Faisceau ASI BAC Talaria Sting (MX3/MX4) avec convertisseur encodeur → HALL

Le faisceau ASI BAC pour Talaria Sting est un câblage prêt à l’emploi (plug & play) conçu pour les motos électriques de cross Talaria Sting MX3 et Talaria Sting MX4. Il relie un contrôleur ASI BAC4000 ou ASI BAC8000 au système d’origine de la moto. Un convertisseur de signaux encodeur → capteurs Hall est fourni dans le kit.

Ce faisceau a été pensé pour le remplacement du contrôleur d’origine (controller swap). Vous retirez le contrôleur Talaria de série et vous installez à sa place un contrôleur ASI BAC plus puissant. Aucune découpe ni soudure des fils d’origine n’est nécessaire. Toutes les connexions sont détrompées et respectent les longueurs OEM.

Le moteur d’origine Talaria utilise un encodeur, alors que les contrôleurs ASI BAC attendent un signal de capteurs Hall. Le convertisseur inclus traduit ces signaux entre les deux systèmes. Le démarrage reste donc stable et les à-coups au démarrage du moteur (cogging) diminuent nettement. Le faisceau est également compatible avec les écrans APT 750C et Eggrider V2.

Avantages du faisceau ASI BAC

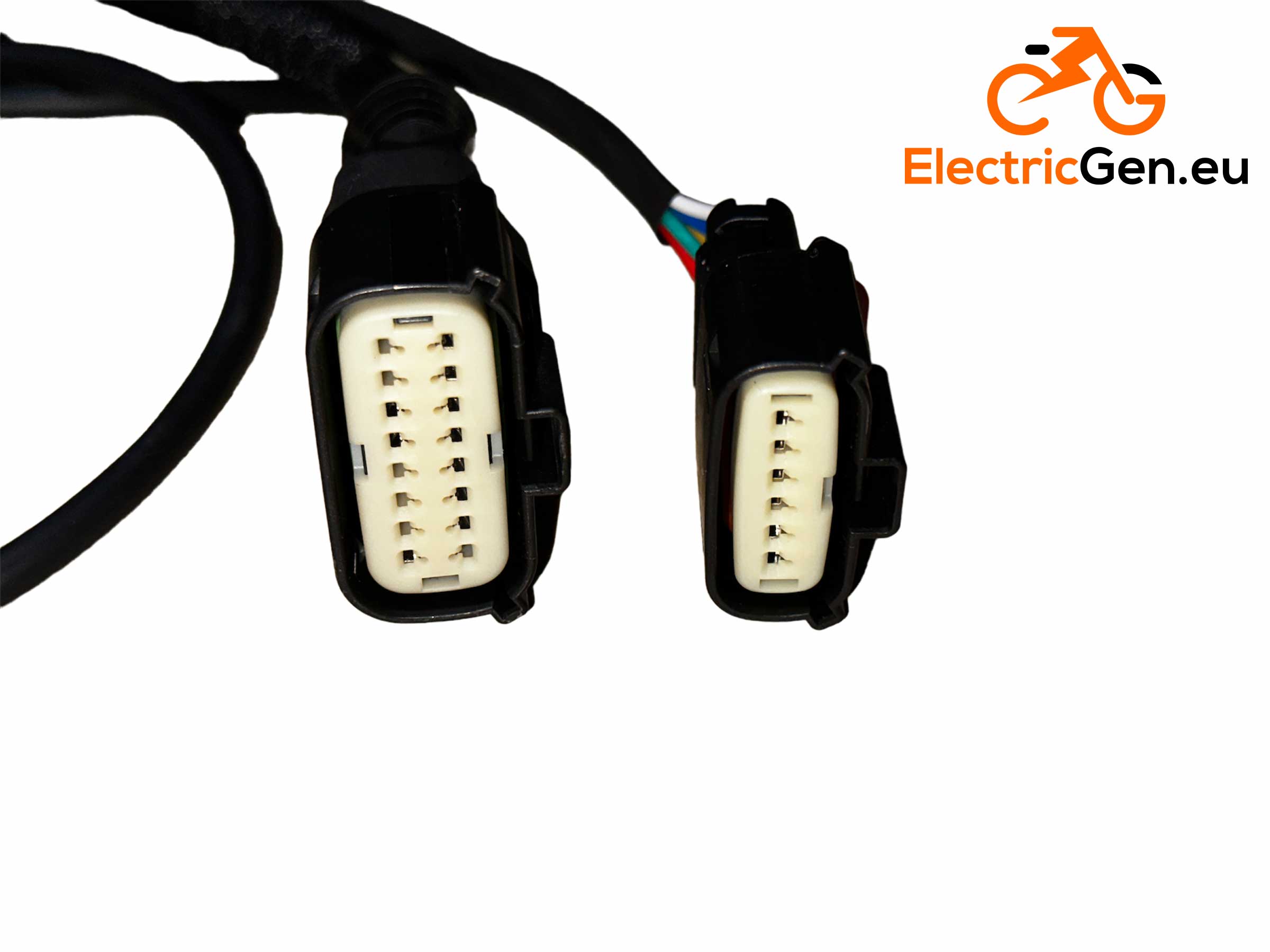

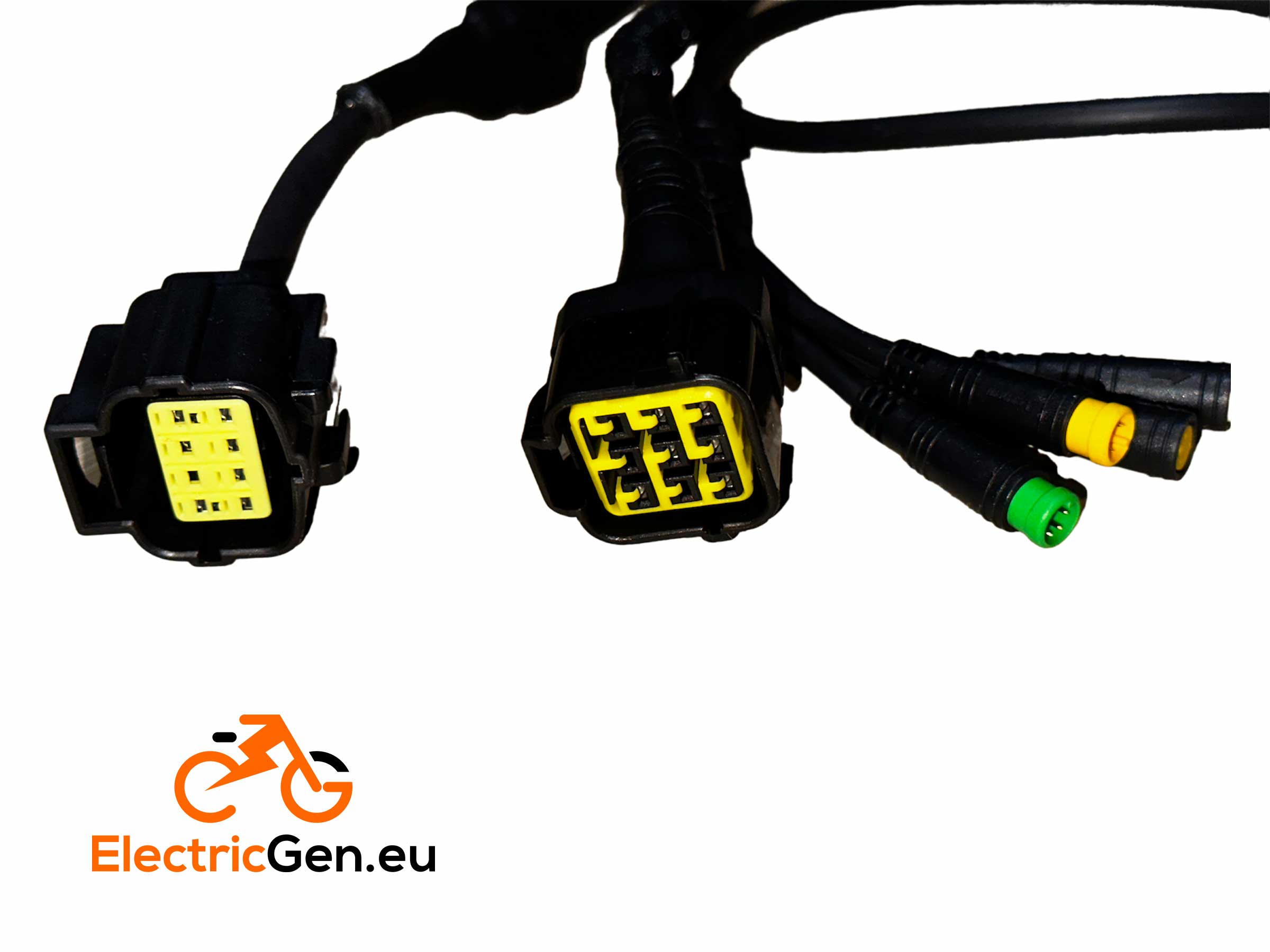

• Montage plug & play – le faisceau se branche directement sur les connecteurs d’origine de la Talaria Sting, sans modification.
• Aucune soudure – l’installation ne demande ni fer à souder ni découpe de fils.
• Longueurs OEM – les longueurs de câbles correspondent aux valeurs d’origine, ce qui garde un cheminement propre.
• Convertisseur encodeur → capteurs Hall inclus – le contrôleur ASI lit correctement la position du moteur d’origine.
• Compatible avec deux contrôleurs – le même faisceau convient au BAC4000 et au BAC8000.
• Prise en charge des écrans – fonctionne avec les tableaux de bord APT 750C et Eggrider V2.
• Faible résistance – les contacts utilisés limitent les pertes au niveau des connexions.
• Protection contre l’inversion de polarité – le détrompage mécanique empêche tout branchement incorrect.

À qui s’adresse ce faisceau ?

Ce câblage est destiné aux propriétaires de Talaria Sting MX3 et de Talaria Sting MX4. Il s’agit de motos électriques de cross. Le faisceau ne convient donc pas aux vélos électriques ni aux trottinettes.

Les contrôleurs pris en charge sont l’ASI BAC4000 et l’ASI BAC8000. Tous deux sont des contrôleurs à commande vectorielle (FOC), mais leurs classes de courant diffèrent. Le faisceau convient aux deux modèles. En revanche, les paramètres de réglage doivent être choisis selon le contrôleur installé.

Les écrans officiellement pris en charge sont l’APT 750C et l’Eggrider V2. L’Eggrider V2 permet en plus de régler le contrôleur via Bluetooth. Ce produit s’adresse aux pilotes qui réalisent eux-mêmes leur préparation moteur, ainsi qu’aux ateliers spécialisés.

Contenu du colis

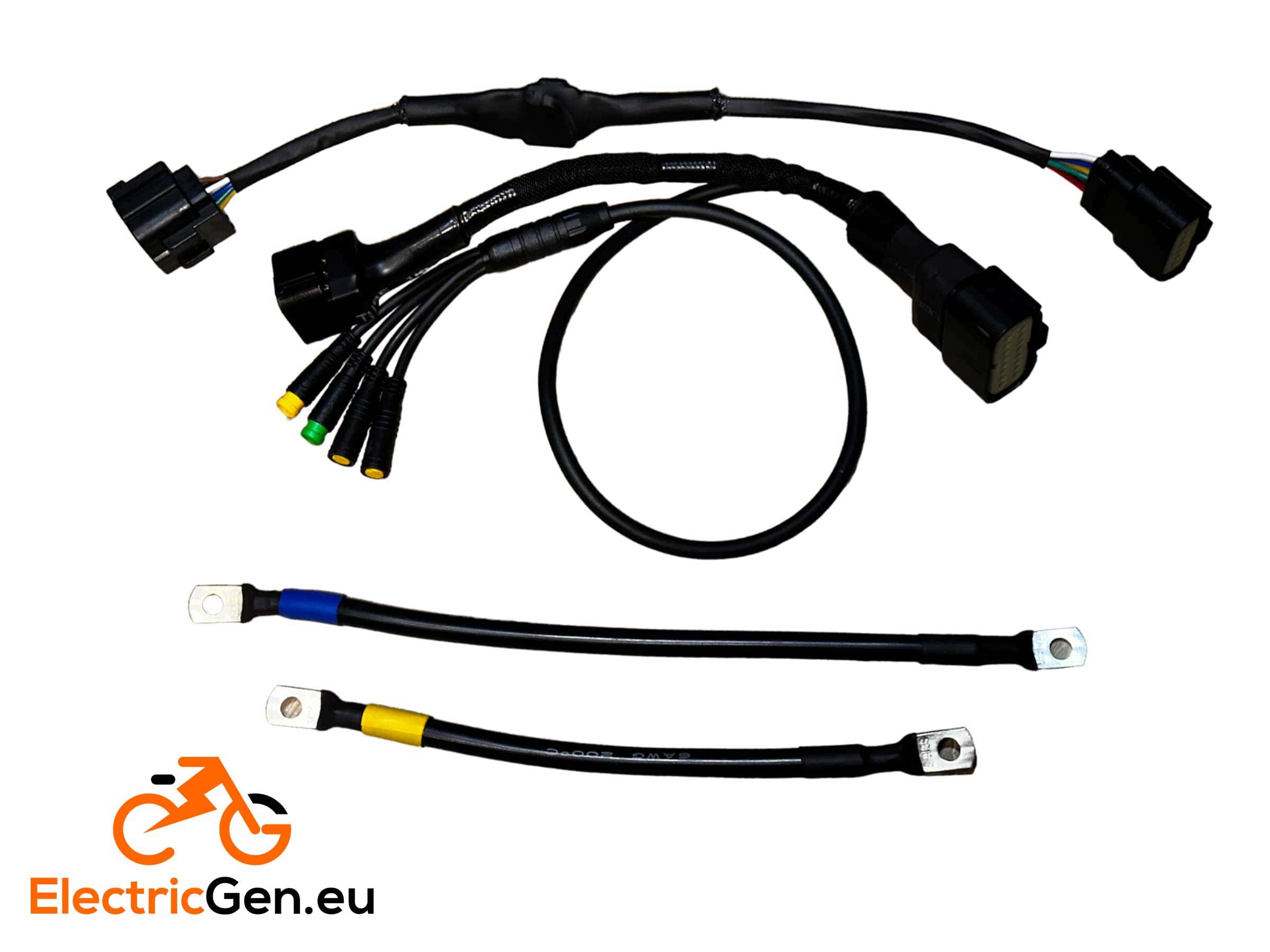

• 1× faisceau Talaria → ASI BAC
• 1× convertisseur de signaux encodeur → capteurs Hall, adapté aux capteurs Talaria

Spécifications techniques

Étapes d’installation

• Débranchez la batterie, puis déposez le contrôleur d’origine.
• Raccordez le faisceau aux connecteurs ASI BAC et Talaria.
• Insérez le module encodeur → capteurs Hall entre le capteur moteur et le contrôleur.
• Installez l’écran choisi : APT 750C ou Eggrider V2.
• Organisez le cheminement des câbles, puis mettez le système sous tension.
• Effectuez une vérification de base des paramètres BAC.

Pourquoi choisir ce faisceau pour Talaria Sting ?

La première différence face aux montages artisanaux est le convertisseur de signaux fourni. Sans lui, le contrôleur ASI ne reconnaît pas le capteur de position du moteur Talaria d’origine. Ce faisceau fonctionne donc immédiatement avec le moteur OEM, sans adaptation supplémentaire.

La deuxième différence tient aux connecteurs détrompés. Ils empêchent mécaniquement un branchement inversé pendant le montage. De plus, les longueurs OEM signifient que le faisceau n’a besoin ni d’être raccourci ni rallongé. Le câblage reste ainsi propre et fidèle au tracé d’usine.

La troisième différence est la polyvalence : un seul faisceau couvre les deux modèles ASI BAC. Si vous passez ensuite du BAC4000 au BAC8000, vous conservez le même câblage. Votre investissement suit donc l’évolution de votre préparation.

Questions fréquentes

Le faisceau ASI BAC convient-il à la Talaria Sting MX3 ?

• Oui, ce faisceau est conçu pour les versions Talaria Sting MX3 et MX4.
• Les connecteurs correspondent aux connecteurs d’origine de la Talaria Sting.

Est-il compatible avec la Talaria Sting MX4 ?

• Oui, la MX4 fait partie des modèles pris en charge.
• Le montage reste plug & play, sans découpe des fils d’origine.

Quels contrôleurs sont pris en charge ?

• Le faisceau fonctionne avec l’ASI BAC4000 et l’ASI BAC8000.
• Ces deux contrôleurs FOC diffèrent par leur classe de courant.
• Les paramètres de réglage se choisissent selon le contrôleur monté.

Pourquoi un convertisseur encodeur → capteurs Hall est-il nécessaire ?

• Le moteur Talaria d’origine utilise un encodeur de position.
• Les contrôleurs ASI BAC attendent un signal de capteurs Hall.
• Le convertisseur traduit ces signaux, ce qui stabilise le démarrage.

Quels écrans puis-je utiliser ?

• Les écrans APT 750C et Eggrider V2 sont officiellement pris en charge.
• L’Eggrider V2 permet en outre un réglage du contrôleur par Bluetooth.

Faut-il souder ou couper des fils ?

• Non, aucune soudure ni découpe n’est requise pour le montage.
• Les longueurs de câbles reprennent les valeurs OEM.

Ce faisceau convient-il à un vélo ou une trottinette électrique ?

• Non, il est réservé aux motos électriques de cross Talaria Sting.
• Les connecteurs correspondent uniquement au système Talaria Sting MX3 et MX4.

Les à-coups au démarrage disparaissent-ils ?

• Le convertisseur permet une lecture correcte de la position du moteur.
• Le démarrage reste stable et les à-coups diminuent nettement.

Ce faisceau ASI BAC vous permet donc de passer à un contrôleur ASI BAC4000 ou BAC8000 sur votre Talaria Sting MX3 ou MX4 en conservant le moteur et les connecteurs d’origine. Le convertisseur inclus, les longueurs OEM et les connecteurs détrompés font de cette conversion une opération propre et réversible.
