BMS 14S 52V 20A – carte de protection et d’équilibrage pour batterie de vélo électrique

La BMS 14S 52V 20A est une carte de protection et de gestion de batterie (Battery Management System) conçue pour les packs lithium-ion en configuration 14S. Elle s’installe dans les batteries de vélos électriques, de trottinettes électriques et de tout autre système fonctionnant en 52 V. Elle gère 14 groupes de cellules montés en série, sous une tension nominale de 52 V et un courant continu de 20 A.

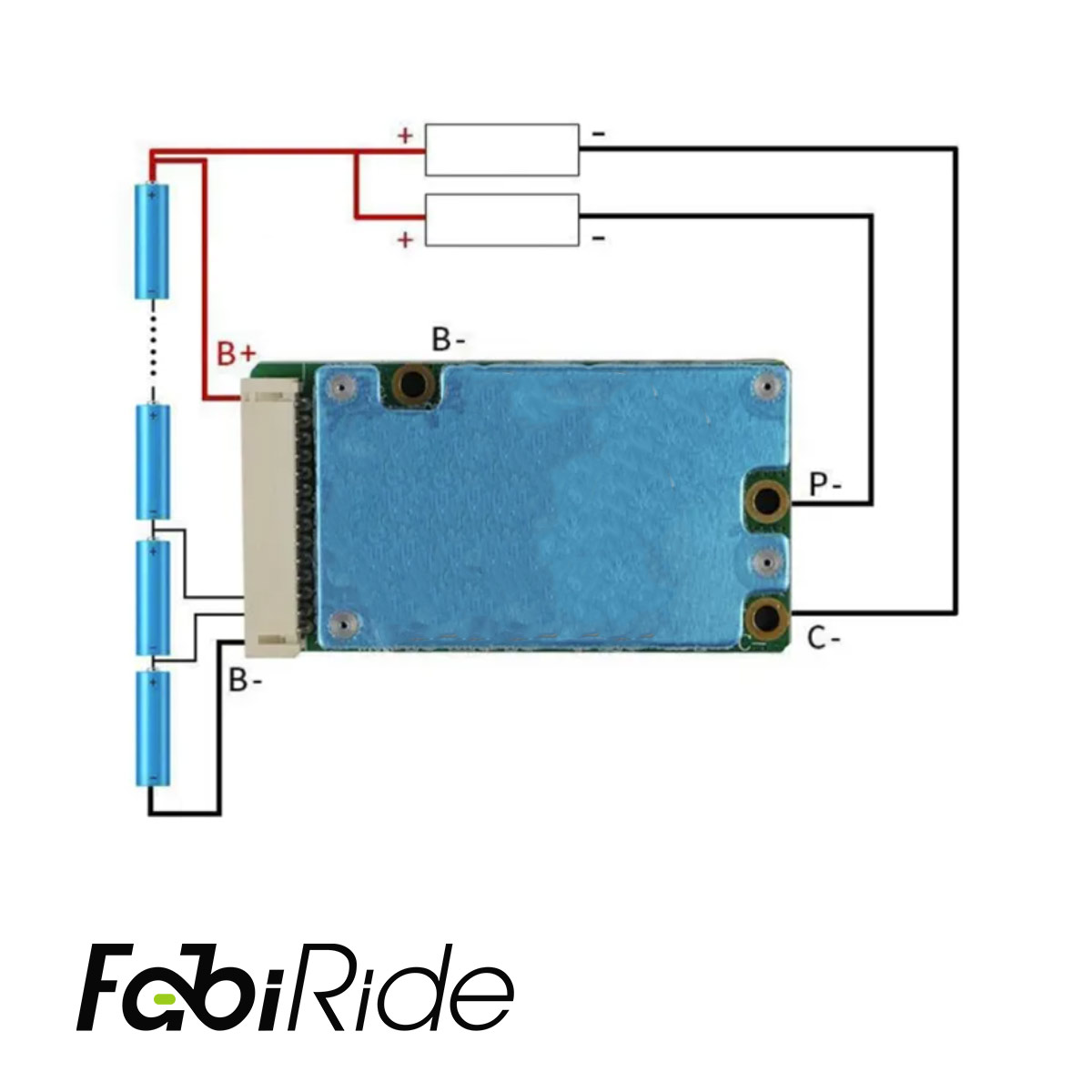

La tension d’un pack 14S entièrement chargé atteint 58,8 V. La carte se monte à l’intérieur du pack, selon le schéma de raccordement fourni par l’assemblage. Elle ne stocke elle-même aucune énergie. Ce n’est donc ni un chargeur, ni un contrôleur moteur. Sa mission reste volontairement précise : protéger les cellules et harmoniser leurs tensions.

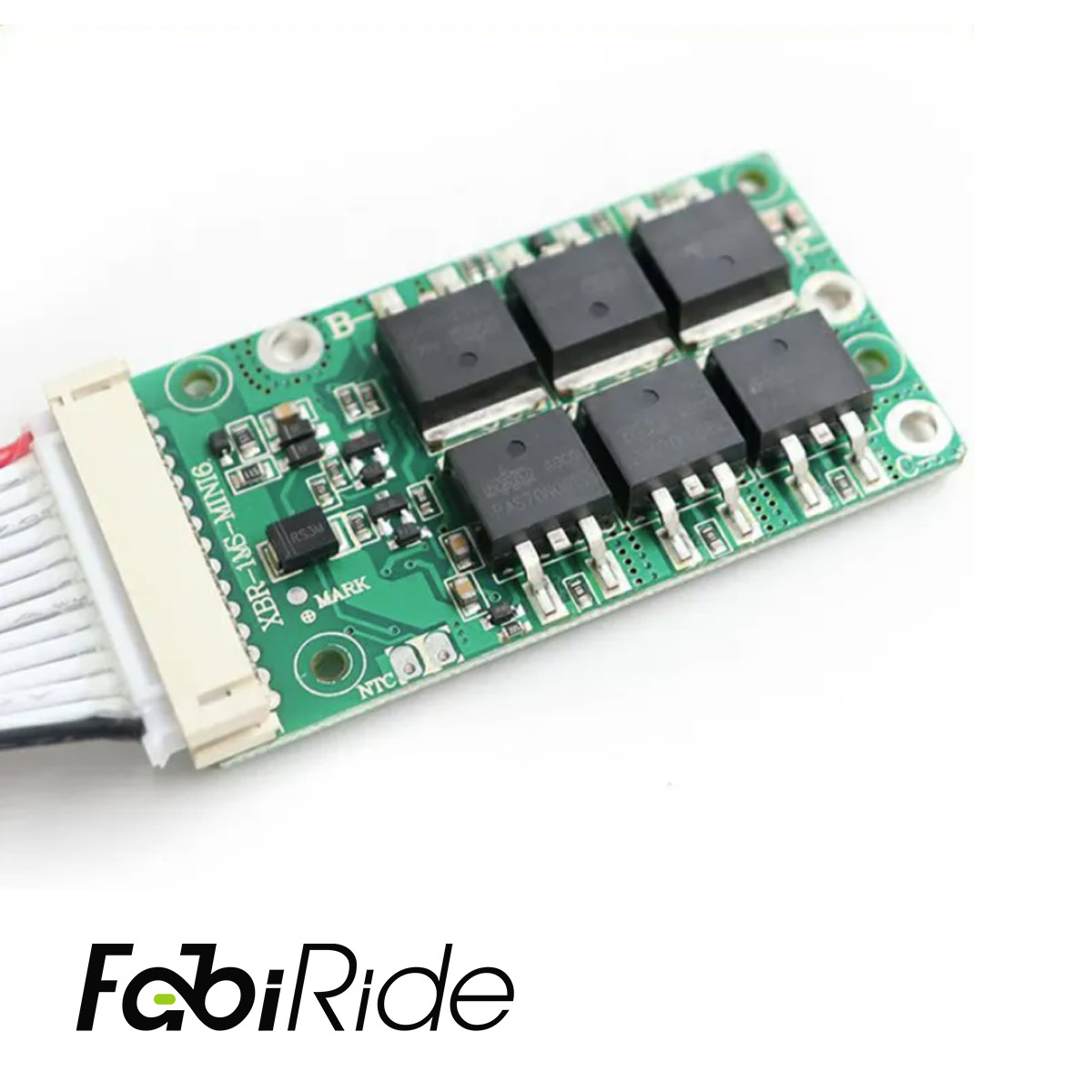

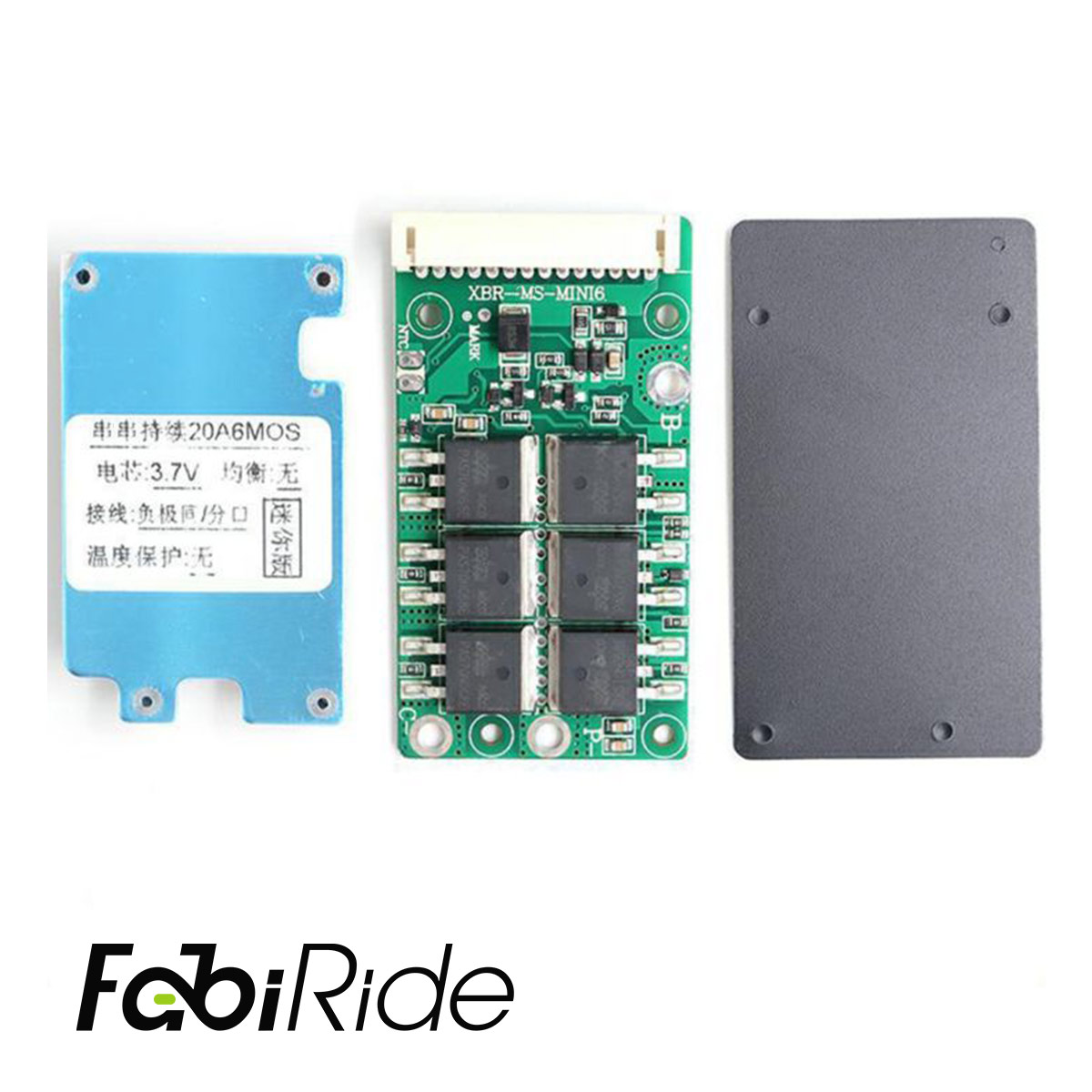

Le module mesure 63 x 34 x 7, un format compact qui se loge dans les boîtiers 14S standards. L’équilibrage est de type passif : les écarts de tension entre groupes de cellules sont réduits pendant la charge. Ainsi, le pack conserve plus longtemps un état homogène.

Avantages de la carte BMS 14S 52V 20A

• Protection contre la surcharge – la carte coupe le circuit dès que la tension d’un groupe de cellules dépasse la limite admissible.
• Protection contre la décharge profonde – le pack 14S est déconnecté lorsque la tension descend trop bas.
• Protection contre le court-circuit – la coupure est automatique, sans aucune intervention de l’utilisateur.
• Protection contre la surintensité – la limite de 20 A empêche le pack de travailler sous une charge excessive.
• Équilibrage passif – les 14 groupes de cellules sont harmonisés, ce qui réduit progressivement le déséquilibre interne.
• Capacité pleinement exploitée – des groupes équilibrés permettent d’utiliser toute la capacité du pack, et non celle du groupe le plus faible.
• Durée de service prolongée – des cellules plus homogènes et une température plus stable offrent davantage de cycles de charge et de décharge.
• Format compact 63 x 34 x 7 – la carte s’intègre dans les boîtiers de packs 14S courants.

À qui s’adresse ce produit ?

Cette carte s’adresse aux vélos électriques, aux trottinettes électriques et aux autres véhicules électriques légers fonctionnant en 52 V (14S). Elle convient aux packs dont le système consomme jusqu’à 20 A en courant continu. Ce seuil constitue le premier critère de compatibilité à vérifier.

Le produit vise avant tout les fabricants de batteries, les ateliers de réparation et les bricoleurs expérimentés. Le montage exige en effet de la soudure et un raccordement des fils selon le schéma. Un installateur qualifié reste donc vivement recommandé pour ce type d’intervention.

On l’utilise lors de l’assemblage d’un nouveau pack 14S, ou bien pour remplacer une carte de protection défaillante dans une batterie 52 V existante. Elle convient également lorsqu’il faut rétablir l’équilibre des cellules d’un pack présentant de forts écarts de tension.

Spécifications techniques

Pourquoi choisir la BMS 14S 52V 20A ?

Cette carte réunit quatre protections au sein d’un seul module. Aucun fusible séparé ni limiteur externe n’est donc nécessaire. L’électronique du pack reste ainsi plus simple à assembler et à diagnostiquer.

La limite de 20 A est clairement définie. Il devient par conséquent facile de vérifier si la carte répond au besoin en courant du contrôleur. Ce point constitue, avec le nombre de cellules 14S, le critère de compatibilité principal.

La coupure automatique intervient dès qu’une limite est franchie. Le risque de dommage thermique diminue donc nettement en cas d’utilisation incorrecte du pack.

Questions fréquentes

La BMS 14S 52V 20A convient-elle à une batterie 52 V ?

• Elle convient uniquement aux packs en configuration 14S.
• La chimie du pack doit être lithium-ion.
• Un pack 14S en LiFePO4 fournirait environ 44,8 V, et non 52 V.
• Le système ne doit pas consommer plus de 20 A.

Peut-on l’utiliser avec une charge supérieure à 20 A ?

• Non : 20 A correspond à la limite de courant continu.
• Une charge plus élevée impose une BMS de courant supérieur.
• Au-delà de la limite, la protection contre la surintensité coupe le circuit.

Quand l’équilibrage a-t-il lieu ?

• L’équilibrage est passif et se déroule pendant la charge.
• Les cellules ne sont pas équilibrées durant la décharge.
• Les 14 groupes de cellules sont concernés.

Quelle tension correspond à une charge complète ?

• Un pack 14S complètement chargé atteint 58,8 V.
• La tension nominale annoncée est de 52 V.

Cette carte convient-elle à une trottinette électrique ?

• Oui, si la trottinette utilise un pack 52 V en 14S.
• La consommation du contrôleur doit rester sous 20 A.
• Le boîtier doit accueillir un module de 63 x 34 x 7.

La carte remplace-t-elle un chargeur ou un contrôleur ?

• Non, elle ne stocke aucune énergie.
• Elle n’assure ni la fonction de chargeur, ni celle de contrôleur moteur.
• Son rôle se limite à protéger et équilibrer les cellules.

Le montage est-il accessible à un débutant ?

• Le montage demande de la soudure et un câblage selon le schéma.
• Un installateur qualifié est recommandé.
• La carte se place à l’intérieur du pack de batterie.

Peut-on l’installer sur un pack déjà déséquilibré ?

• Oui, elle convient pour rétablir l’équilibre des groupes de cellules.
• L’harmonisation s’effectue ensuite au fil des charges successives.

Avec ses quatre protections, son équilibrage passif sur 14 groupes de cellules et son format de 63 x 34 x 7, la BMS 14S 52V 20A répond aux besoins des packs 52 V destinés aux vélos et trottinettes électriques. Vérifiez la configuration 14S, la chimie lithium-ion et le courant de 20 A avant de l’intégrer à votre assemblage.
