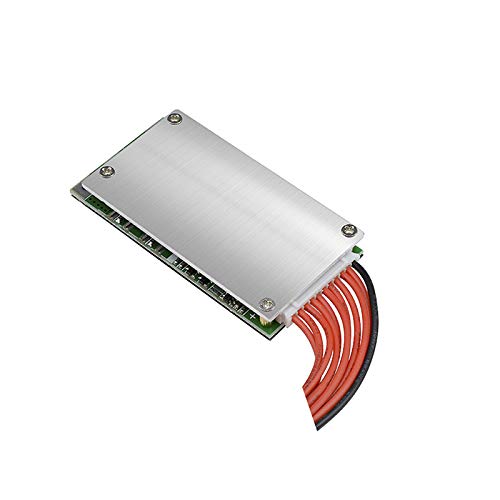

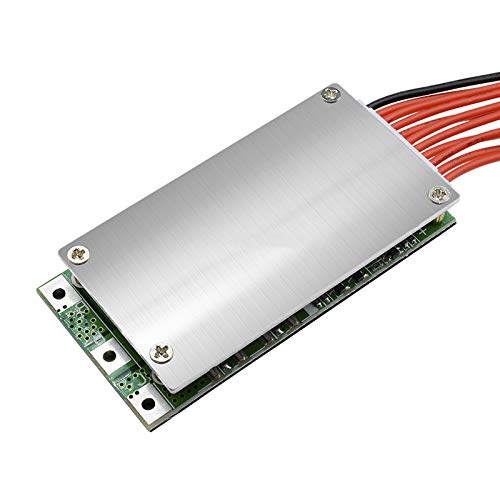

BMS 10S 36V 15A – carte de protection pour batterie Li-ion

La carte BMS 10S 36V 15A est un circuit de protection (battery management system) conçu pour un pack de 10 éléments lithium-ion montés en série. Elle se place entre les cellules Li-ion, la charge et le chargeur. Cette carte convient aux packs 36 V de trottinettes électriques et de vélos électriques. Elle s’adresse donc aux personnes qui assemblent elles-mêmes leurs batteries à partir d’éléments 18650 ou 21700.

Le module intègre une protection contre la décharge profonde et une protection contre la surcharge. La tension nominale du pack atteint 36 V, tandis que la tension pleine charge s’élève à 42 V. Le courant de décharge continu est de 15 A. Les dimensions de la carte sont de 63 x 32 x 9 mm.

Il s’agit d’un composant électronique, et non d’une batterie, d’un chargeur ou d’un contrôleur moteur. Les cellules ne sont pas incluses. Par ailleurs, cette carte n’ajoute aucune capacité au pack et n’augmente pas la puissance. Elle contrôle uniquement les tensions et le courant.

Avantages de la carte BMS 10S 36V 15A

• Protection contre la décharge profonde – la carte coupe la charge dès que la tension des éléments descend au seuil de coupure.
• Protection contre la surcharge – la charge s’interrompt lorsque le pack 10S atteint 42 V.
• Courant continu de 15 A – cela correspond à environ 540 W sous la tension nominale de 36 V.
• Configuration 10S – la carte est préparée pour dix éléments lithium-ion de 3,6 à 3,7 V en série.
• Format compact 63x32x9 mm – avec seulement 9 mm d’épaisseur, elle entre dans les boîtiers étroits de deck et de cadre.
• Tension nominale de 36 V – ce standard équipe la majorité des trottinettes et vélos électriques.
• Composant pour packs artisanaux – idéale pour repacker un ancien bloc 36 V ou en assembler un neuf en 18650.
• Raccordement des fils d’équilibrage – chacun des dix groupes se connecte séparément, donc chaque tension reste surveillée.

À qui s’adresse ce produit ?

Cette carte est destinée aux packs lithium-ion 36 V utilisés dans les trottinettes électriques et les vélos électriques. Elle convient également aux projets 36 V faits maison qui exigent dix éléments câblés en série. Les assembleurs de batteries, les ateliers de réparation et les bricoleurs expérimentés en sont les premiers utilisateurs.

En pratique, elle est surtout choisie par ceux qui rénovent une batterie de trottinette ou de vélo devenue inutilisable. Les éléments se soudent directement ou se relient par bandes de nickel aux points d’équilibrage. La carte s’intercale ensuite entre le pack et le connecteur de sortie.

Le module cible la chimie lithium-ion (Li-ion) dont la tension nominale se situe entre 3,6 et 3,7 V. Il ne convient pas aux éléments LiFePO4, car dix cellules de ce type forment un pack de 32 V. La fenêtre de tension y est différente. Avant le montage, il faut donc connaître précisément le type de vos cellules.

Contenu de la livraison

• 1 x carte de protection BMS 10S 36V 15A (63 x 32 x 9 mm)
• Les éléments lithium-ion ne sont pas inclus

Caractéristiques techniques

Pourquoi choisir la BMS 10S 36V 15A ?

Cette carte fixe des limites de fonctionnement claires pour un pack 36 V. La charge s’arrête à 42 V et la décharge se coupe au seuil bas. Les éléments ne travaillent donc jamais en dehors de leur fenêtre de tension utile.

Le courant continu de 15 A représente une valeur intermédiaire pour les systèmes 36 V. Cela équivaut à environ 540 W en continu. Elle s’accorde par conséquent avec les moteurs de trottinettes urbaines et de vélos électriques, plutôt qu’avec des systèmes de forte puissance.

L’épaisseur n’est que de 9 mm. Cette finesse permet l’intégration dans des boîtiers plats où une électronique plus haute ne passerait pas. De plus, la surface de 63 x 32 mm autorise un placement en bout de pack, juste à côté du dernier groupe de cellules.

Questions fréquentes

À quelle batterie cette carte BMS est-elle destinée ?

• Aux packs lithium-ion en configuration 10S.
• Tension nominale du pack : 36 V.
• Usage courant : batteries de trottinettes et de vélos électriques.

Cette carte convient-elle à une trottinette électrique et à un vélo électrique ?

• Oui, si le pack fonctionne en 36 V nominal.
• Le courant de décharge continu doit rester dans la limite de 15 A.
• Cela correspond à environ 540 W en usage continu.

Les éléments sont-ils fournis avec la carte ?

• Non, les cellules ne font pas partie du lot.
• Vous utilisez vos propres éléments 18650 ou 21700.
• La carte est un composant électronique seul.

Puis-je l’utiliser avec des éléments LiFePO4 ?

• Non, la carte est prévue pour la chimie Li-ion 3,6-3,7 V.
• Dix éléments LiFePO4 forment un pack de 32 V.
• La fenêtre de tension ne correspond pas.

Cette carte augmente-t-elle l’autonomie de ma batterie ?

• Non, elle n’ajoute pas de capacité au pack.
• Elle n’augmente pas non plus la puissance disponible.
• Son rôle consiste à surveiller les tensions et le courant.

À quelle tension la charge s’arrête-t-elle ?

• À 42 V, tension d’un pack 10S pleinement chargé.
• La décharge se coupe au seuil bas des éléments.
• Ces limites protègent chaque groupe de cellules.

La carte entre-t-elle dans un boîtier étroit ?

• Ses dimensions sont de 63 x 32 x 9 mm.
• L’épaisseur de 9 mm convient aux decks fins.
• Elle se loge aussi dans un tube de cadre de vélo.

Comment relier les éléments à la carte ?

• Par soudure directe ou par bandes de nickel.
• Chaque groupe se raccorde à son point d’équilibrage.
• Les dix groupes sont surveillés séparément.

La BMS 10S 36V 15A reste un composant simple à intégrer dans un pack lithium-ion 36 V. Elle encadre la charge à 42 V, limite la décharge continue à 15 A et surveille dix groupes d’éléments. Vérifiez la chimie de vos cellules et l’espace disponible dans le boîtier avant le montage.
