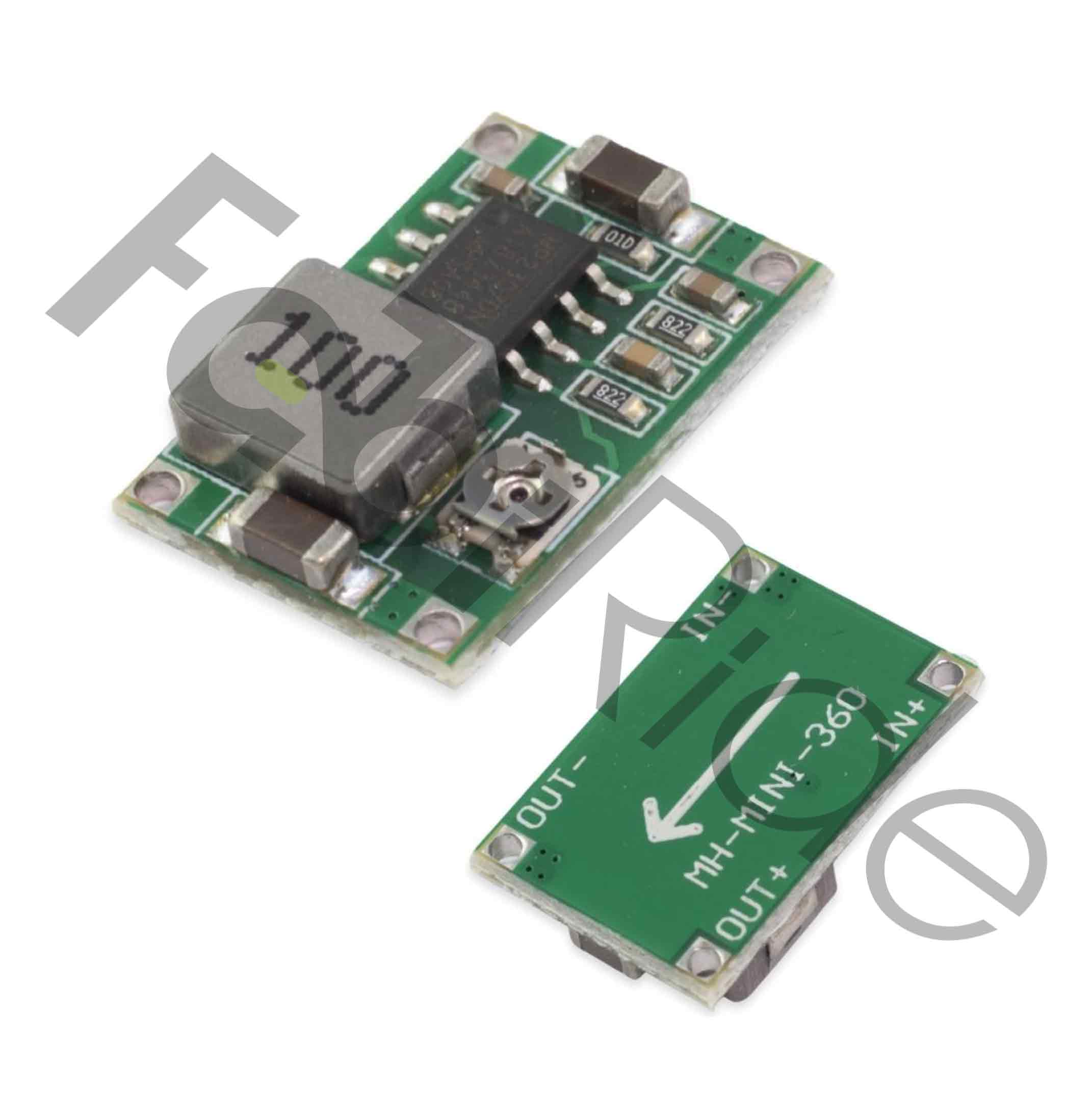

Convertisseur de tension MXH Mini 360 – abaisseur DC-DC 4,75-23 V vers 1,0-17 V

Le MXH Mini 360 est un convertisseur DC-DC abaisseur (buck) conçu pour alimenter les phares de vélos électriques et de trottinettes électriques. Il alimente également la périphérie des contrôleurs, les capteurs ainsi que les cartes Arduino, ESP et Raspberry Pi. Le module réduit une tension d’entrée de 4,75 à 23 V DC vers une sortie réglable de 1,0 à 17 V.

Son rendement atteint jusqu’à 96 %. Les dimensions se limitent à 12 × 18 × 5 mm pour un poids d’environ 1 g. Il s’agit d’un stabilisateur de tension à découpage. Par conséquent, les pertes thermiques restent nettement inférieures à celles d’un régulateur linéaire équivalent.

La tension de sortie se règle à l’aide d’un potentiomètre d’ajustage (trimmer) et d’un petit tournevis. Ainsi, un système 12 V ou 24 V fournit une ligne précise de 5 V ou de 3,3 V. Le module délivre 1,8 A en courant continu et 3 A en pointe. Sa plage de température de fonctionnement s’étend de -40 à +85 °C, ce qui convient aux équipements utilisés en saison froide.

Avantages et points forts

• Large plage d’entrée – fonctionne de 4,75 V à 23 V DC, donc compatible avec les systèmes 6 V, 12 V et 24 V.
• Tension de sortie réglable – toute valeur comprise entre 1,0 V et 17 V se règle librement.
• Rendement jusqu’à 96 % – cette valeur maximale s’obtient avec un rapport entrée/sortie favorable et une charge adaptée.
• Courant jusqu’à 3 A – la limite de pointe atteint 3 A, tandis que le courant continu de service reste à 1,8 A.
• Dimensions de 12 × 18 × 5 mm – la platine se loge dans un boîtier de phare ou près d’un connecteur de faisceau.
• Poids d’environ 1 g – la masse ne modifie pratiquement pas le poids total de l’ensemble.
• Température de -40 à +85 °C – un intervalle large pour les équipements extérieurs.
• Schéma à découpage – moins de chaleur qu’un régulateur linéaire à écart de tension identique.

À qui s’adresse ce produit ?

Le convertisseur MXH Mini 360 alimente les phares avant et les feux arrière des vélos électriques et des trottinettes électriques. Il sert aussi à alimenter la périphérie des contrôleurs et les capteurs lorsque la tension principale du système est trop élevée. Le module trouve donc sa place dans les faisceaux d’éclairage existants.

Dans les projets d’électronique, le module alimente les cartes Arduino, ESP et Raspberry Pi. Il convient également aux autres circuits logiques en 5 V et en 3,3 V. De plus, il s’utilise avec les accessoires d’automobile et de moto : prises USB, éclairage LED et modules additionnels.

Enfin, les créateurs DIY et les concepteurs de prototypes choisissent ce module pour sa taille réduite et son rendement élevé. Par exemple, une batterie 12 V fournit ainsi une ligne stable de 5 V destinée à l’électronique de commande.

Spécifications techniques

Conseils de montage

• Réserve thermique – prévoyez une ventilation ou un dissipateur si la charge approche 1,8 A.
• Polarité – respectez les repères VIN et VOUT ainsi qu’une section de fil adaptée.
• Condensateurs et fusible – ajoutez des condensateurs en entrée et en sortie, ou un fusible, si le système craint les pics de tension.
• Réglage à vide – ajustez la tension de sortie sans charge et mesurez au multimètre avant de brancher une charge sensible.

Pourquoi choisir le MXH Mini 360 ?

La platine de ce module mesure 12 × 18 mm. Elle se glisse donc là où les modules d’alimentation de taille standard ne passent pas. C’est notamment le cas dans un boîtier de phare ou près du connecteur d’un contrôleur.

Un rendement allant jusqu’à 96 % signifie des pertes plus faibles qu’avec un régulateur linéaire. De ce fait, le module chauffe moins pour une charge identique. Toutefois, à 1,8 A en service continu, une évacuation de la chaleur reste recommandée.

Un seul module couvre la plage d’entrée de 4,75 à 23 V. De plus, la même platine convient à une sortie de 5 V comme de 12 V, puisque le trimmer modifie la tension. Cette polyvalence réduit le nombre de références à garder en stock.

Questions fréquentes

Peut-on alimenter une logique 5 V depuis une batterie 12 V ?

• Oui, le MXH Mini 360 se règle sur une sortie de 5,0 V à partir d’une entrée de 12 V.
• Le réglage s’effectue au trimmer, avec un petit tournevis.

Le module convient-il aux phares de vélo électrique et de trottinette ?

• Oui, il alimente les phares avant et les feux arrière de ces véhicules.
• Ses 12 × 18 × 5 mm permettent une intégration directe dans le boîtier du phare.

Comment régler la tension de sortie ?

• Tournez le potentiomètre d’ajustage avec un petit tournevis.
• Effectuez le réglage à vide, puis vérifiez la valeur au multimètre.

Quel courant le module supporte-t-il réellement ?

• Le courant continu de service atteint 1,8 A.
• La pointe de courant maximale, de courte durée, atteint 3 A.

Puis-je alimenter une carte Arduino, ESP ou Raspberry Pi ?

• Oui, le module alimente ces cartes ainsi que les circuits logiques en 5 V et 3,3 V.
• Vérifiez d’abord que la consommation de la carte reste sous 1,8 A.

Le module chauffe-t-il beaucoup ?

• Le fonctionnement à découpage limite les pertes par rapport à un régulateur linéaire.
• Près de 1,8 A, prévoyez néanmoins une ventilation ou un dissipateur.

Peut-on l’utiliser sur une moto ou une voiture ?

• Oui, il alimente prises USB, éclairage LED et modules additionnels.
• La plage d’entrée de 4,75 à 23 V couvre les réseaux de bord 12 V et 24 V.

Résiste-t-il au froid ?

• La plage de fonctionnement s’étend de -40 à +85 °C.
• Cet intervalle convient donc aux équipements utilisés toute l’année.

Compact, réglable et efficace, le MXH Mini 360 transforme une alimentation 6 V, 12 V ou 24 V en une ligne stable comprise entre 1,0 et 17 V. Son format de 12 × 18 × 5 mm et son poids de 1 g en font un allié discret pour l’éclairage des vélos électriques, les capteurs et les projets électroniques.
