Le contrôleur INOKIM OX pour ceux qui ont fait le tour de la puissance d’origine.
Le moteur de l’OX a bien plus à donner que ce que son contrôleur d’origine laisse sortir. Ce kit remplace ce contrôleur par un ASI BAC855 qui se branche sur le faisceau de l’OX, sous le plateau. Il est configuré pour la batterie que vous utilisez : de 1 520 W avec la batterie ECO d’origine jusqu’à 6 250 W et environ 83 km/h avec une batterie 72 V.
Le kit contrôleur INOKIM OX ASI BAC855 remplace, en plug and play, le contrôleur d’origine des INOKIM OX ECO, HERO et SUPER. Le couple monte en douceur dès l’arrêt et la vitesse de pointe progresse avec chaque batterie. Il n’y a rien à souder, et notre ingénieur peaufine les paramètres avec vous lors d’une séance de réglage à distance incluse avec chaque kit.
6,25kW
avec une batterie 72 V
83km/h
mesurés en 72 V, pilote de 65 kg
1 520W
avec la batterie ECO d'origine
5+ans
de recul avec ce kit sur l'OX
Ce que le contrôleur INOKIM OX change sur votre trottinette
L’ASI BAC855 pilote le moteur de l’OX en commande vectorielle (FOC). Résultat : le même moteur tire plus fort, tourne plus silencieusement et va nettement plus vite, et cela avec la batterie que vous avez déjà.
Puissance
Jusqu’à 6 250 W, avec le même moteur
Avec une batterie capable de fournir 100 A, le BAC855 est réglé sur 5 500 W en 60 V et sur 6 250 W en 72 V. Et même les batteries d’origine gagnent en couple et en vitesse de pointe.
Accélérateur
Progressif dès l’arrêt
La commande vectorielle lit directement le moteur : le couple monte régulièrement dès l’arrêt et le moteur reste silencieux à toutes les vitesses. Et comme le contrôleur s’adapte tout seul au moteur, vous n’avez rien à calibrer.
Batterie
Configuré pour votre batterie
Choisissez la batterie ECO, HERO ou SUPER d’origine, ou une batterie 60 V ou 72 V sur mesure : le contrôleur est expédié réglé pour elle. Vous pourrez toujours passer à une autre batterie plus tard.
Assistance
Trois niveaux en pourcentage
Le niveau 1 est réglé à 35 %, le niveau 2 à 65 % et le niveau 3 à 100 % de la puissance du contrôleur. Chaque niveau limite à la fois la vitesse et le couple, et vous pouvez tous les modifier sur l’écran.
Refroidissement
Radiateur moteur, en option

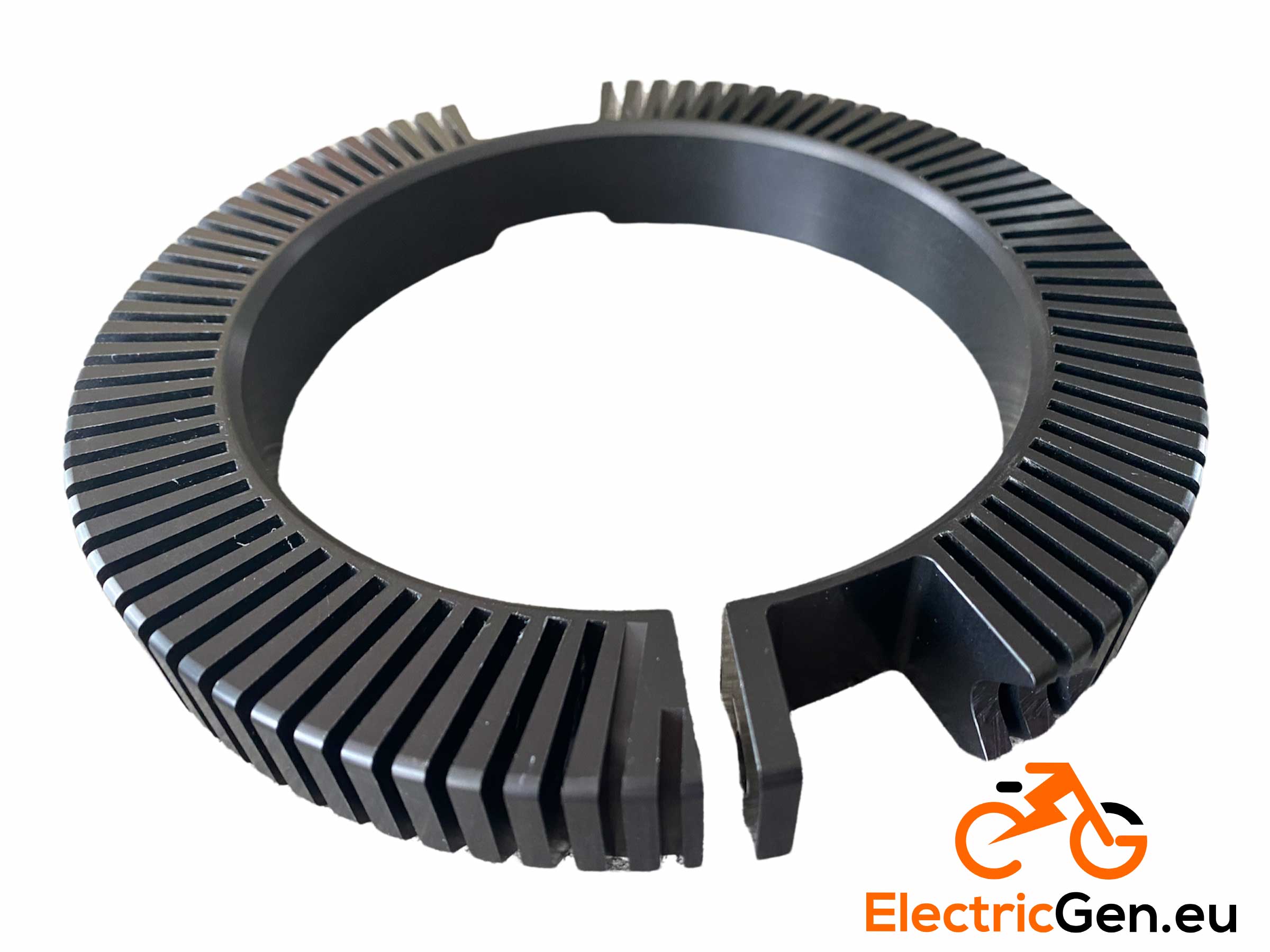

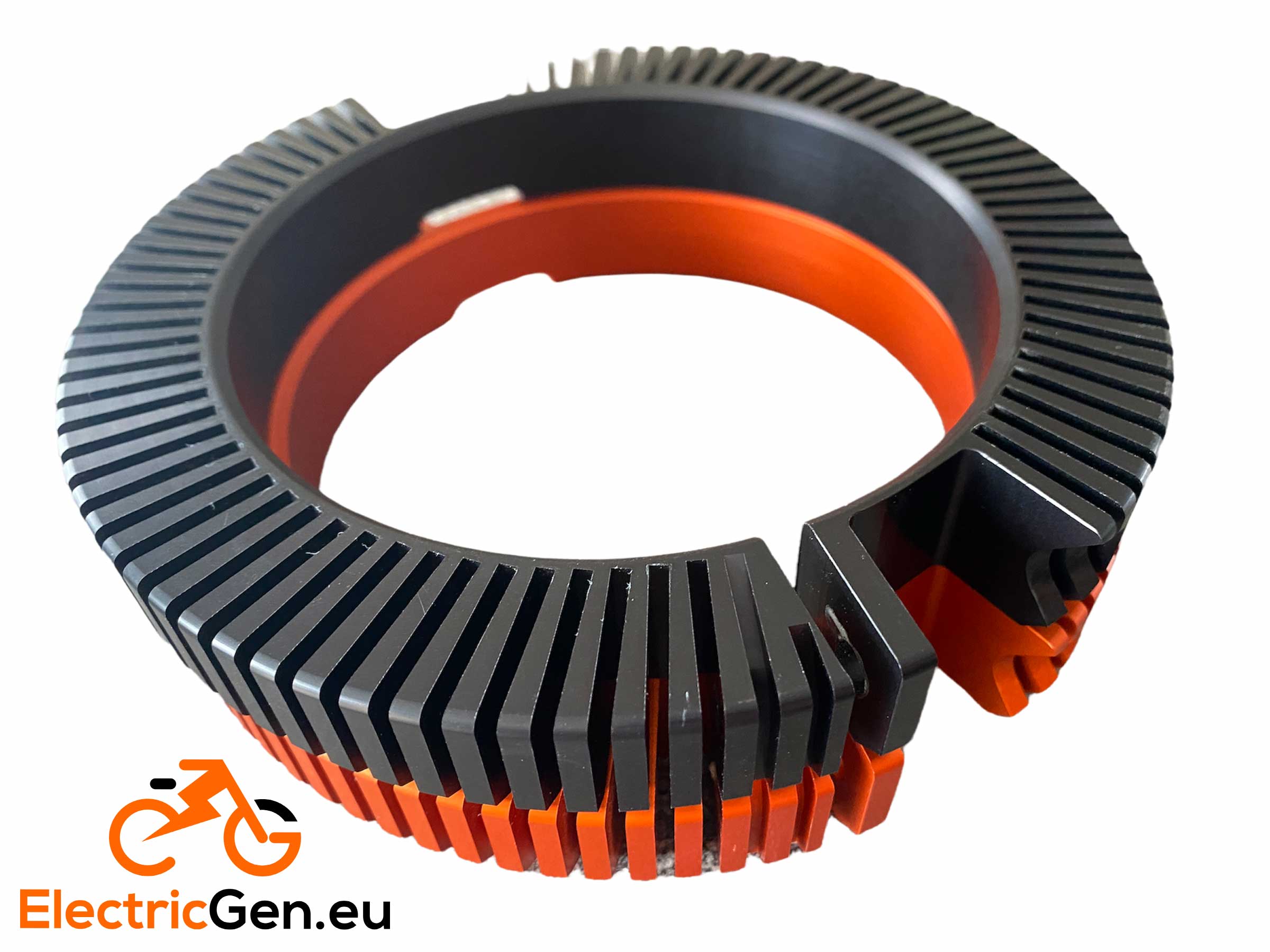

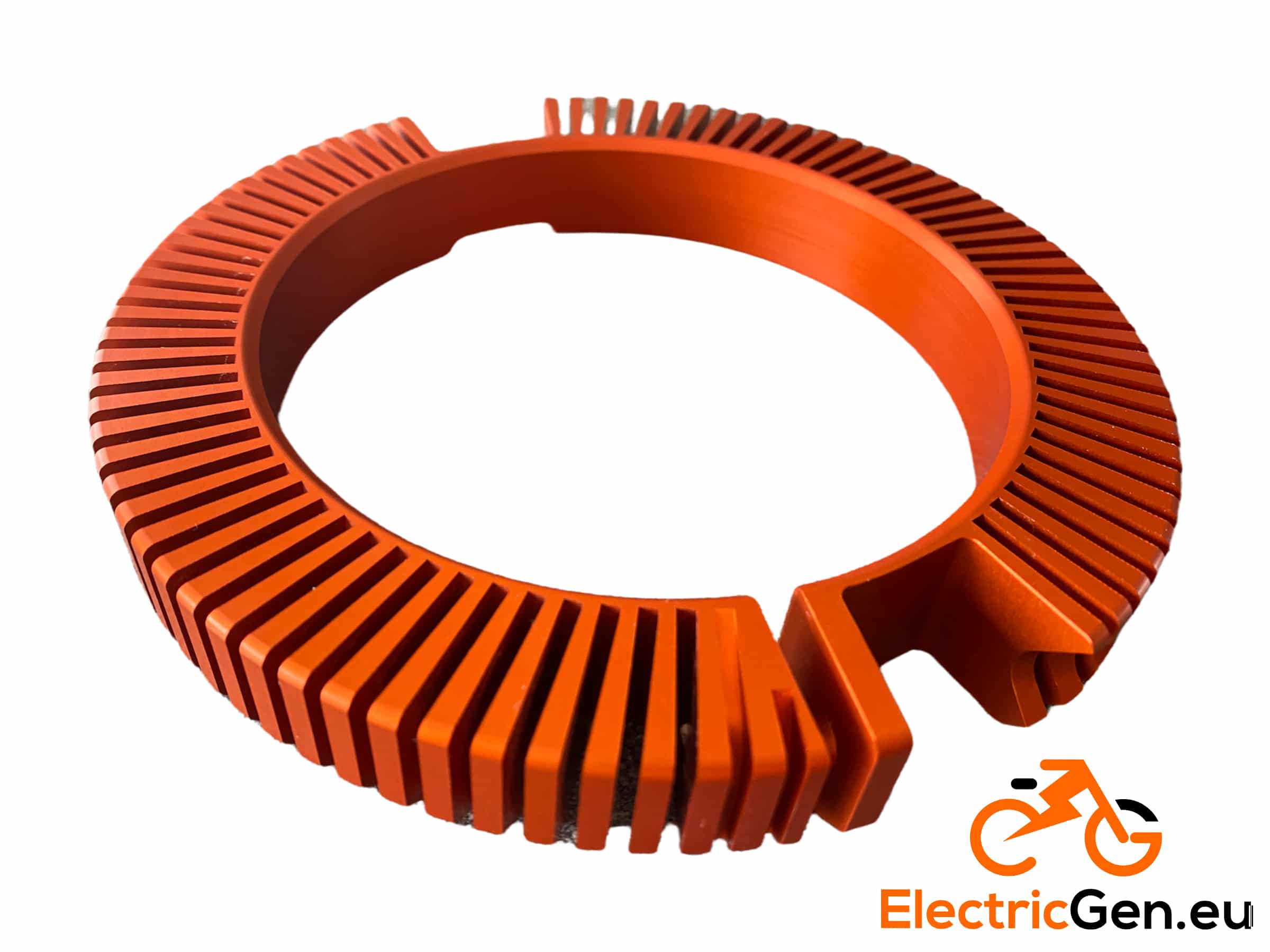

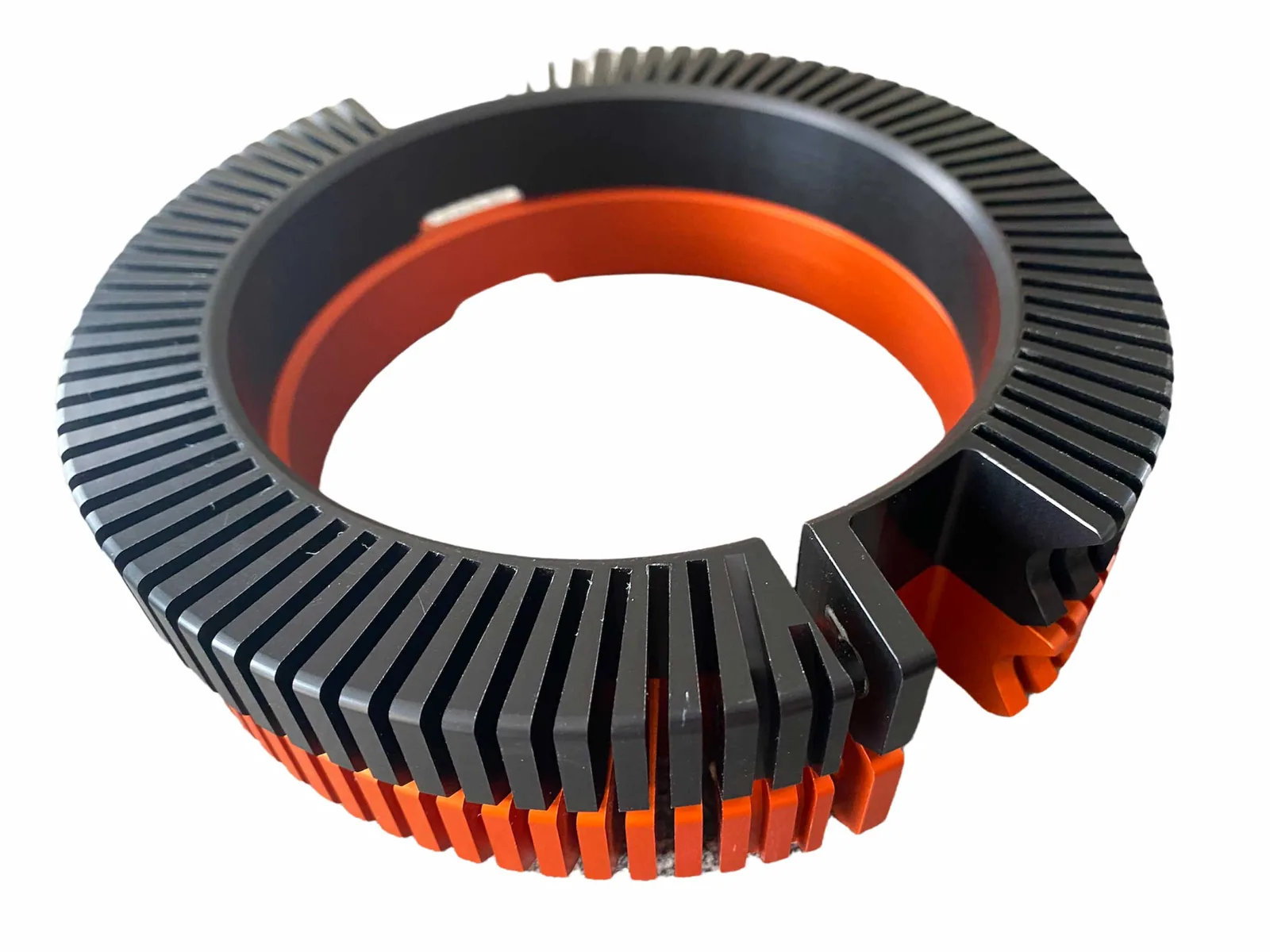

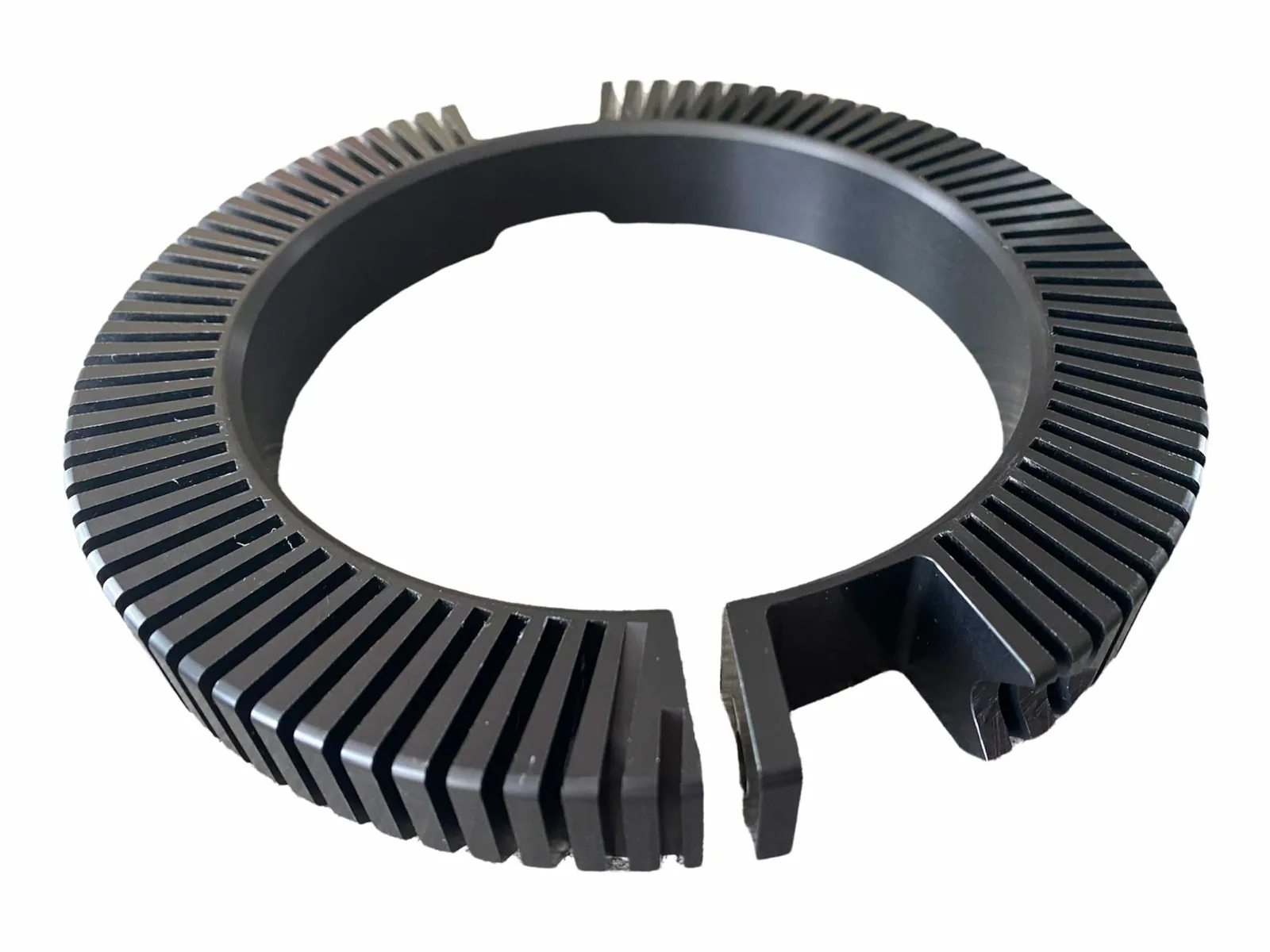

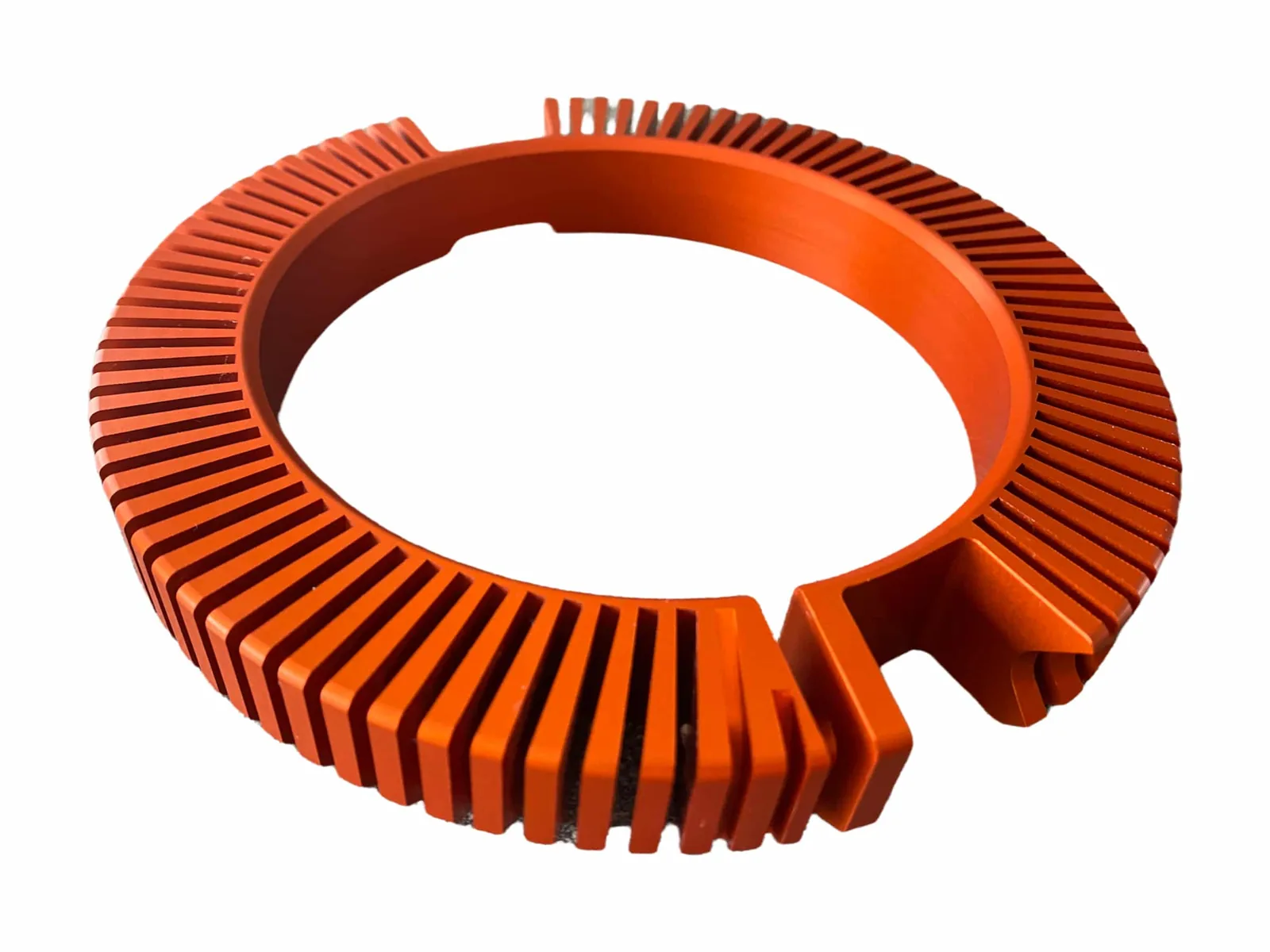

Un radiateur en aluminium, noir ou orange, augmente la surface de refroidissement du moteur de l’OX. Nous le recommandons pour les réglages avec batterie sur mesure, car c’est là que le moteur travaille le plus.
Limitation
Version UE avec connecteur 25 km/h
La version UE ajoute un connecteur qui plafonne la trottinette à 25 km/h, là où cette limite s’applique. Comme cette limite passe par un connecteur dédié, elle peut être mise en place ou retirée.
INOKIM OX : vitesse maximale et puissance selon la batterie
Chaque kit utilise le même contrôleur. Ce qui change, c’est jusqu’où on le laisse tirer, et cela dépend de ce que votre batterie peut fournir. C’est pourquoi le contrôleur est configuré pour votre batterie avant l’expédition. Nous avons mesuré ces vitesses avec un pilote de 65 kg.
| Votre batterie | Réglage de puissance | Vitesse maximale mesurée |
|---|---|---|
| OX ECO d’origine, 48 V 13 Ah | 1 520 W | environ 54 km/h |
| OX HERO d’origine, 60 V 13 Ah | 1 835 W | environ 60 km/h |
| OX SUPER d’origine, 60 V 21 Ah | 2 650 W | environ 72 km/h |
| Option sur mesure 1 : 60 V, 100 A ou plus | 5 500 W | environ 78 km/h |
| Option sur mesure 2 : 72 V, 100 A ou plus | 6 250 W | environ 83 km/h |
Choisissez votre batterie dans les options ci-dessus. Les deux options sur mesure exigent une batterie capable de fournir au moins 100 A. Si vous ne savez pas ce que la vôtre peut donner, demandez-nous avant de commander.
Vous roulez avec le FabiRide Dash Pro ? Alors vous gardez la main sur le réglage de la batterie : passer plus tard de la batterie d’origine à une batterie 72 V se fait depuis le guidon, sans repasser par chez nous.
Choisissez votre écran : FabiRide Dash Pro ou Eggrider V2
Le kit remplace l’accélérateur d’origine de l’OX par l’écran de votre choix : prenez donc celui qui correspond à votre façon de rouler. Les deux arrivent réglés et prêts, mais seul le Dash Pro dialogue avec l’ASI.
Nouveauté

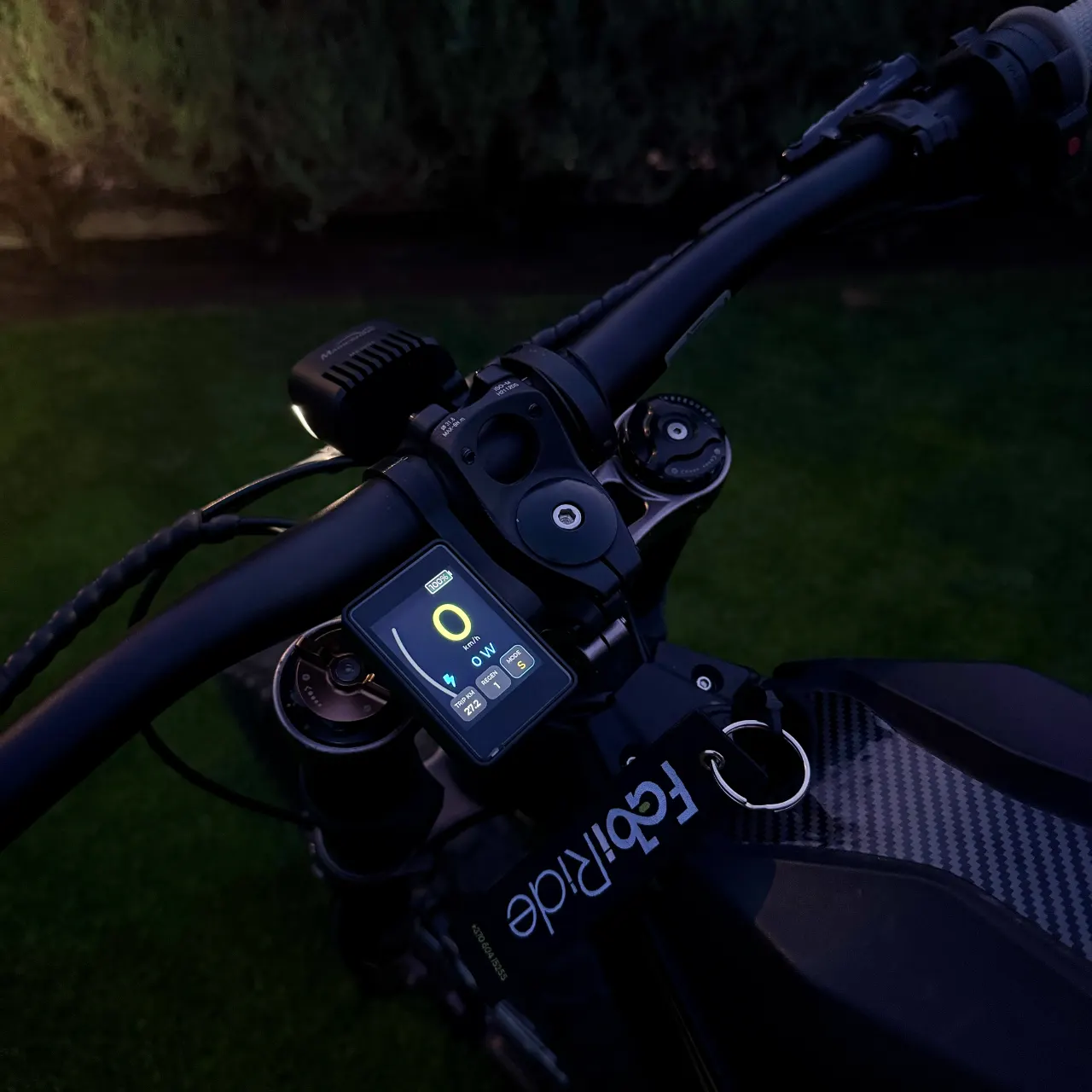

FabiRide Dash Pro
Un écran tactile couleur qui lit les données de l’ASI BAC855 et lui envoie vos réglages, depuis le guidon ou depuis l’application FabiRide gratuite. Sur l’OX, il apporte aussi au guidon la marche arrière, votre téléphone, les cartes et la détection de chute.
Compact

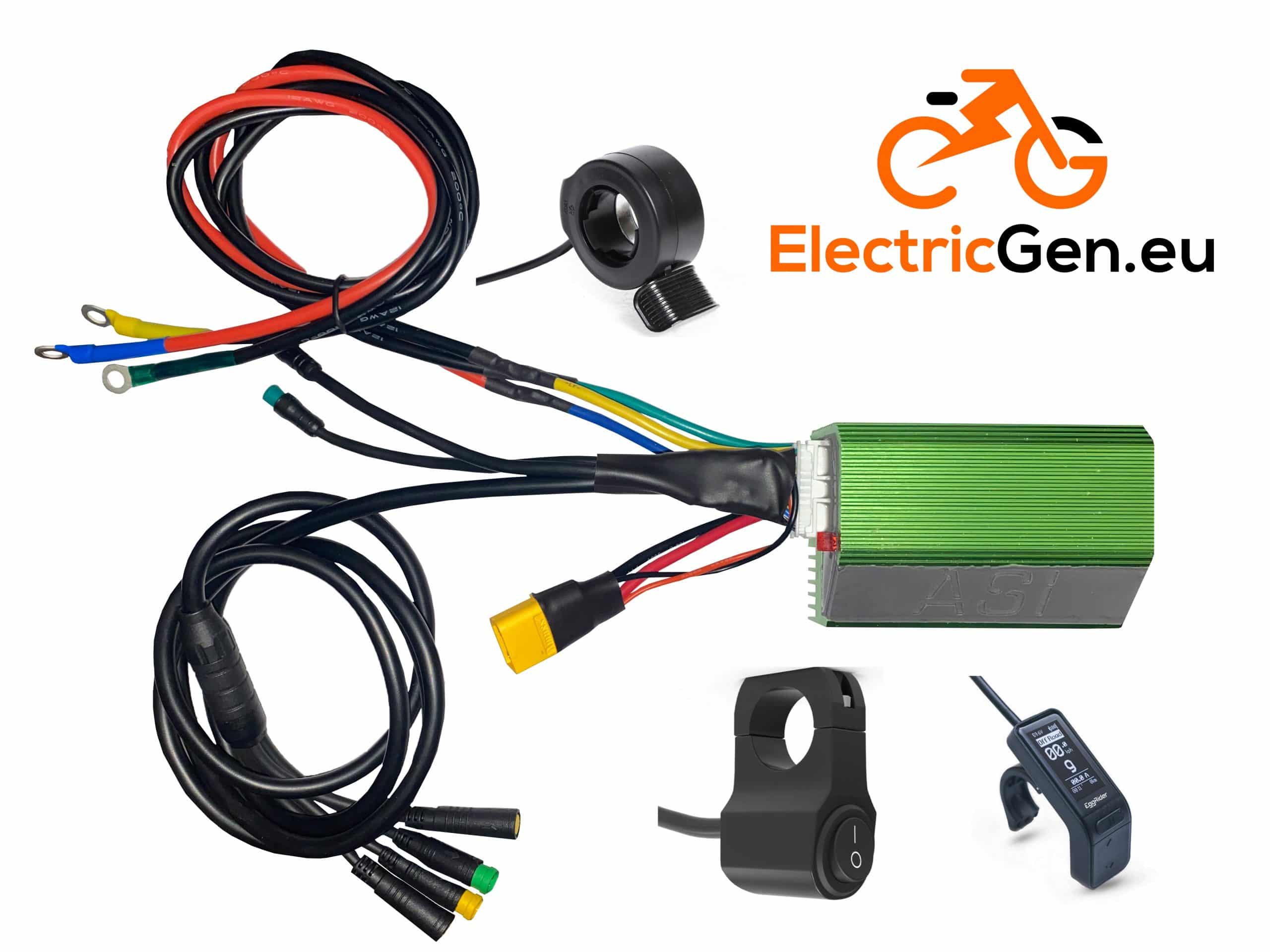

Eggrider V2
Un écran compact avec un bouton qui allume et éteint le contrôleur, et une application mobile pour les données essentielles. Un bon choix si vous voulez la puissance avec un écran simple.
Ce que le FabiRide Dash Pro ajoute à votre contrôleur INOKIM OX
Réglages
Puissance, vitesse et assistance depuis le guidon
- Modifiez les niveaux d’assistance en pourcentage, et aussi la puissance et la vitesse associées
- Créez des modes de conduite avec leur propre vitesse et leur propre puissance, puis passez de l’un à l’autre d’une touche
- Chaque modification est envoyée directement à l’ASI, vous n’avez donc pas besoin d’ordinateur portable
Batterie
Changez de batterie sans reprogrammation
- Réglez vous-même la batterie quand vous passez en 60 V ou en 72 V
- La coupure basse tension suit alors la batterie que vous avez réglée
- Ainsi, inutile de renvoyer le contrôleur
Marche arrière
La marche arrière depuis le guidon
- Sélectionnez la marche arrière sur la télécommande au guidon quand vous en avez besoin
- Puis sortez l’OX à reculons d’un ascenseur, d’un couloir ou d’une place de parking
- Un témoin en direct indique quand la marche arrière est enclenchée
Limiteur
25, 45 ou la vitesse de votre choix
- Plafonnez la vitesse et la puissance de la trottinette, par exemple pour la route ou pour un débutant
- Levez la limite dans l’application quand vous roulez hors route
- Ensuite, maintenez les trois boutons du guidon pendant deux secondes pour la remettre
Téléphone
Appels, messages et musique
- Répondez aux appels ou refusez-les depuis la télécommande au guidon, tout en roulant
- Lisez vos messages sur l’écran dès leur arrivée
- Changez de morceau et réglez le volume : votre téléphone reste ainsi dans votre poche
Sécurité
Détection de chute, cartes et historique des trajets
- En cas de chute, l’écran envoie un SOS avec votre position à vos contacts d’urgence

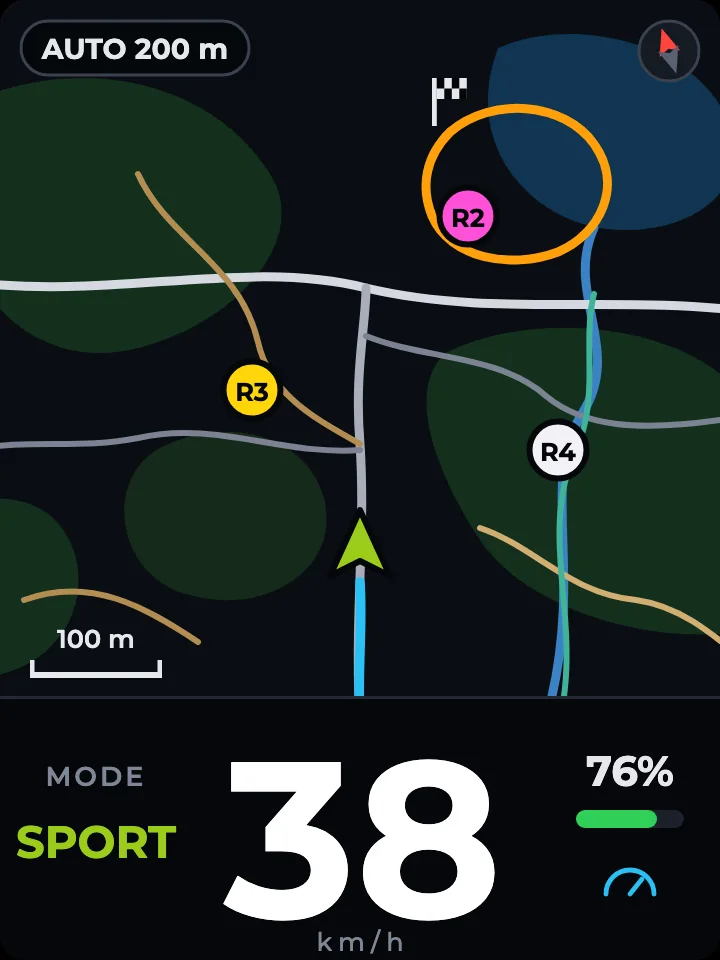

- La carte s’affiche aussi à l’écran, à un glissement de doigt du tableau de bord

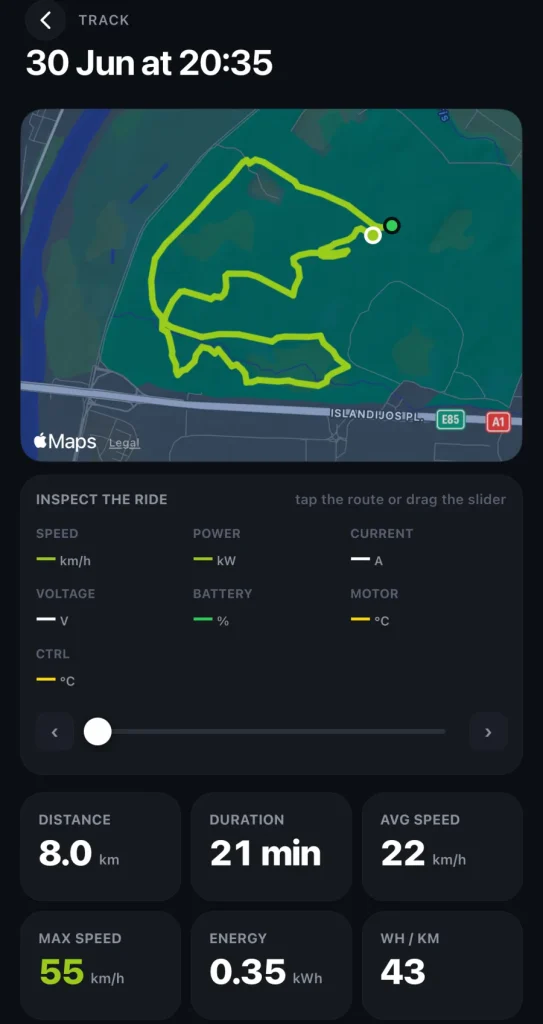

- En plus, chaque trajet est enregistré avec son itinéraire, sa vitesse et sa puissance

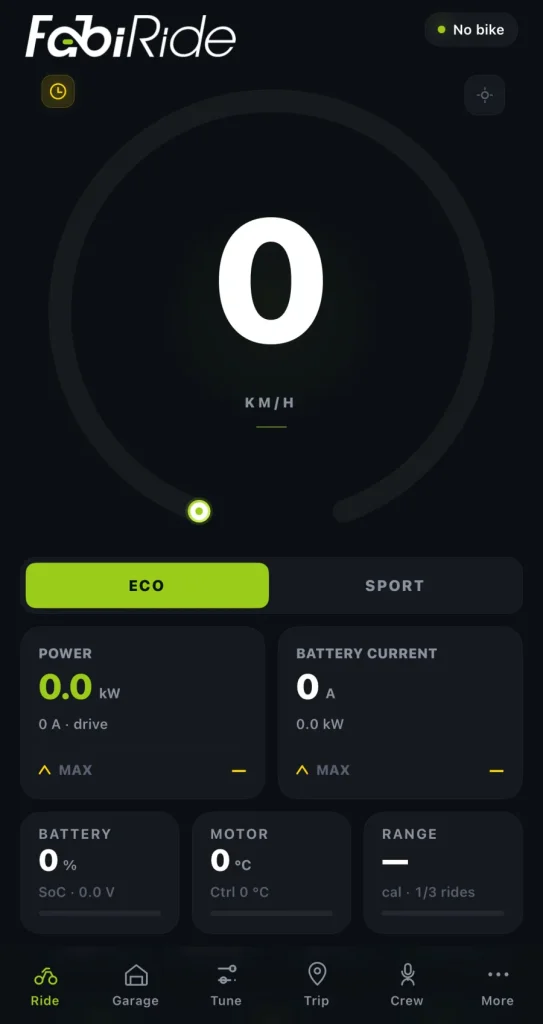

L'application FabiRide gratuite
L’application FabiRide est gratuite sur iPhone et Android, et le même compte fonctionne dans n’importe quel navigateur sur my.fabiride.com. Vous y configurez votre trottinette une seule fois, puis vous y revenez pour la régler, la partager avec d’autres pilotes et revoir vos trajets.
Le Dash Pro ne se limite pas à ce kit : il s’adapte à bien d’autres véhicules. Voir tous les véhicules et contrôleurs compatibles.

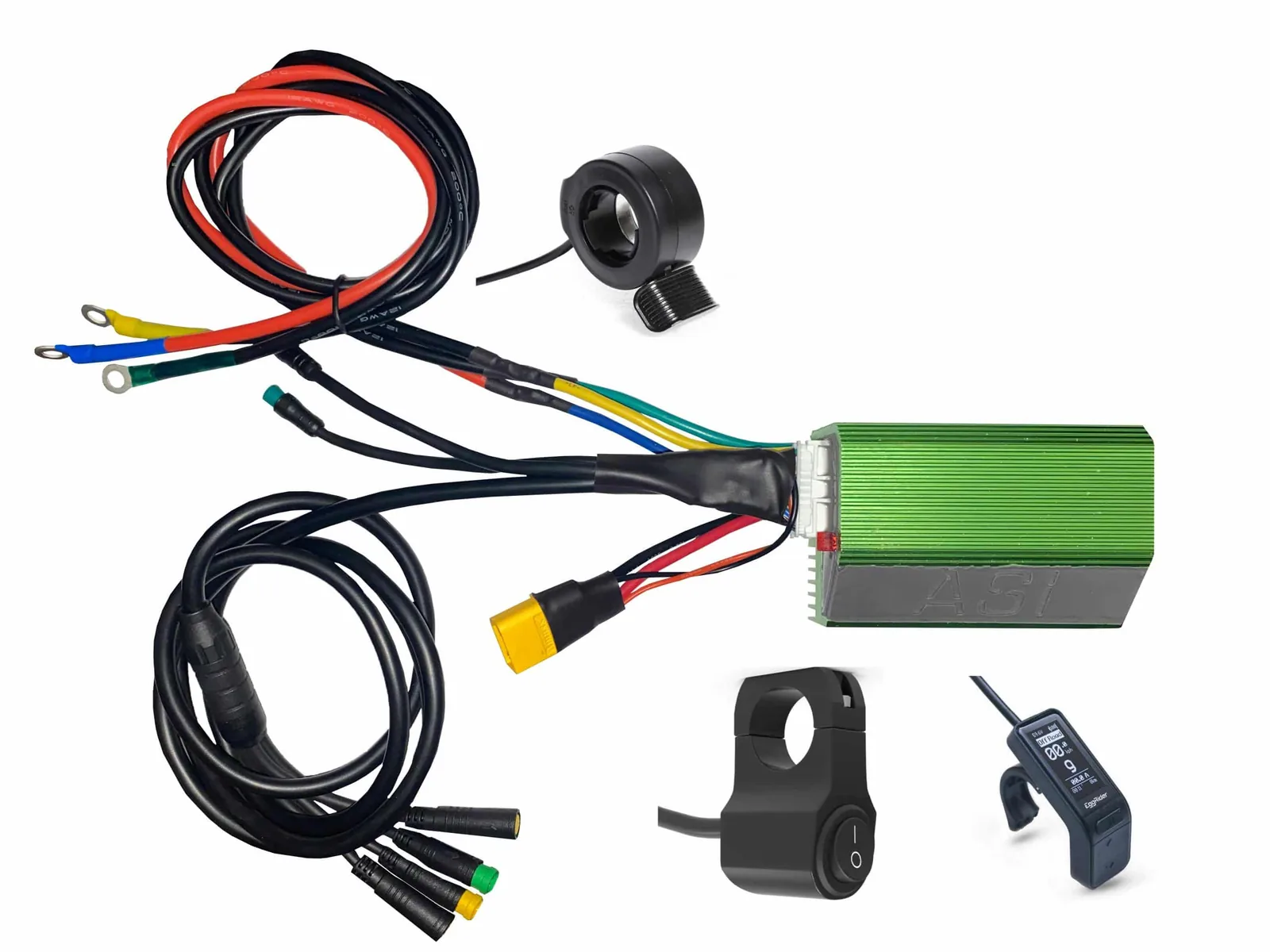

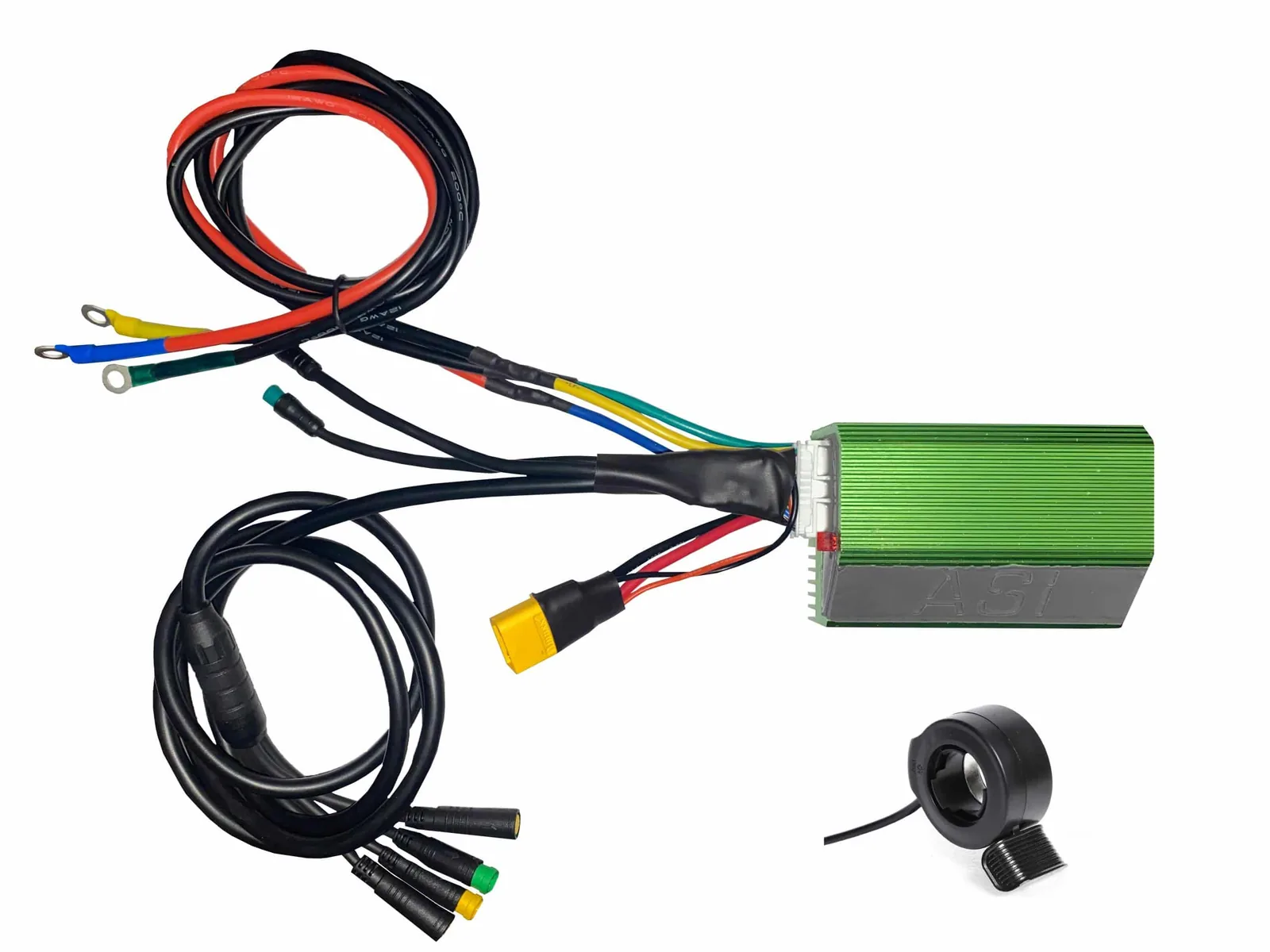

Contenu de la boîte
Choisissez vos options ci-dessus : le kit arrive complet. Vous n’avez besoin de rien d’autre pour rouler.
-

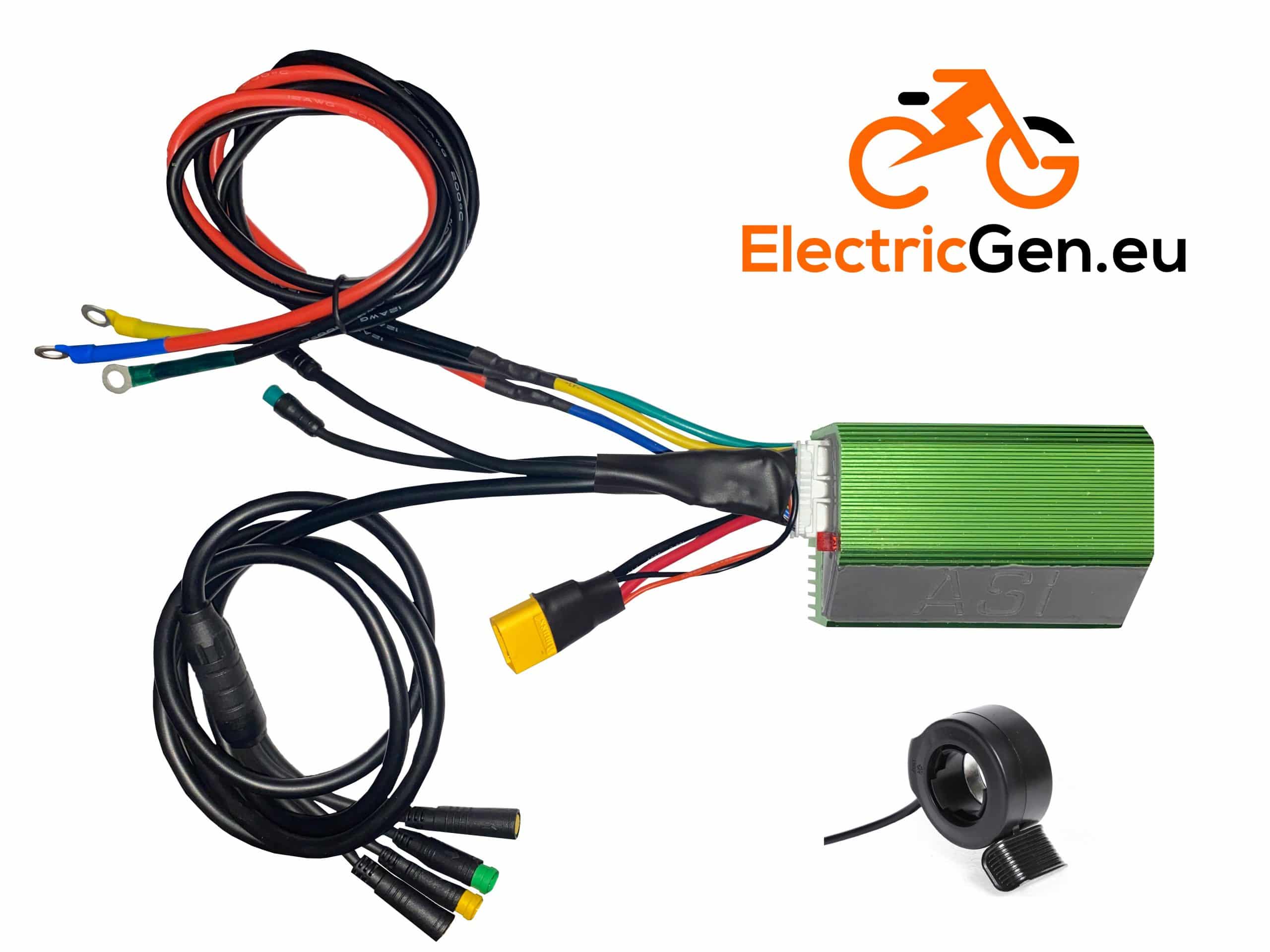

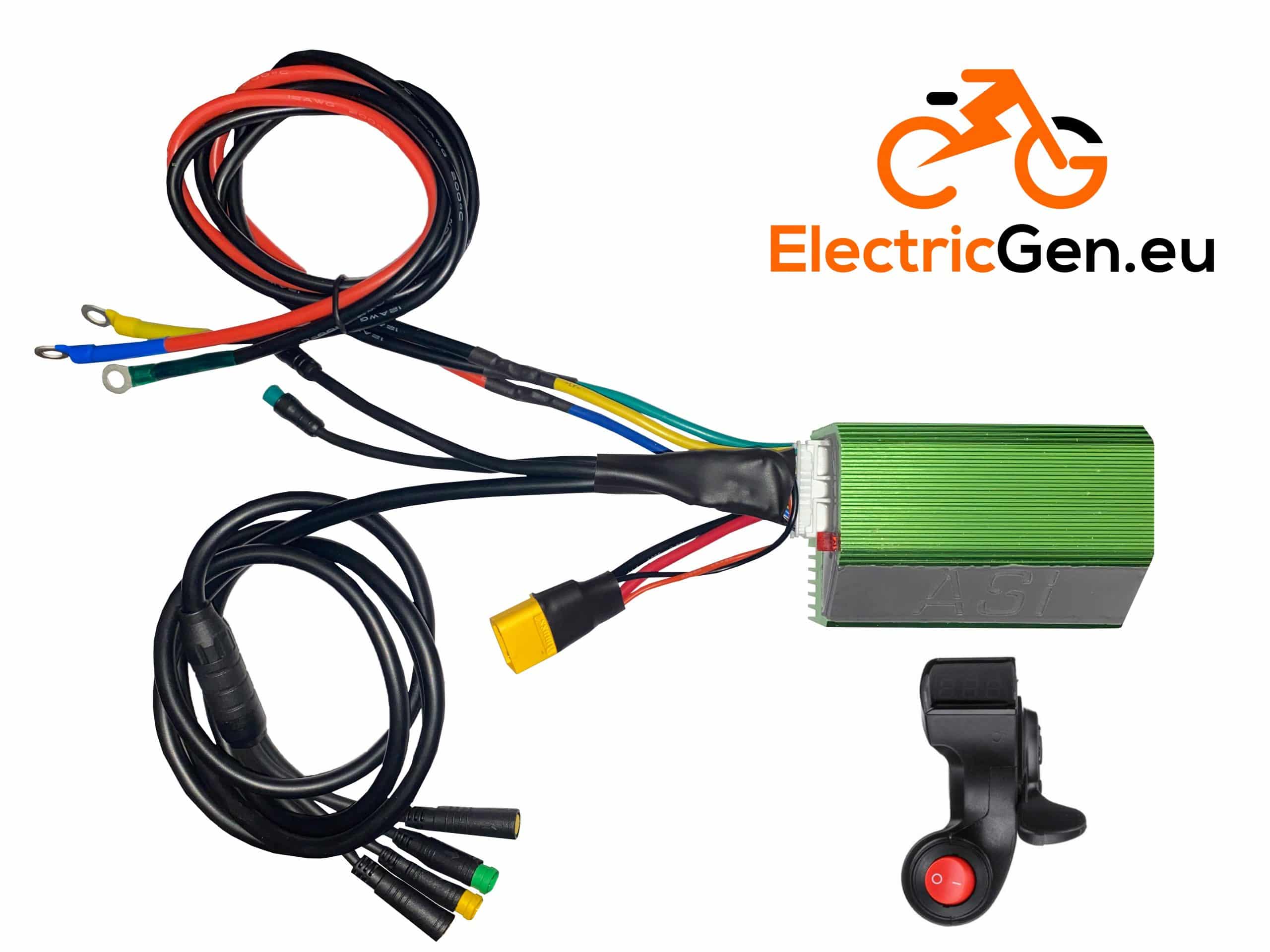

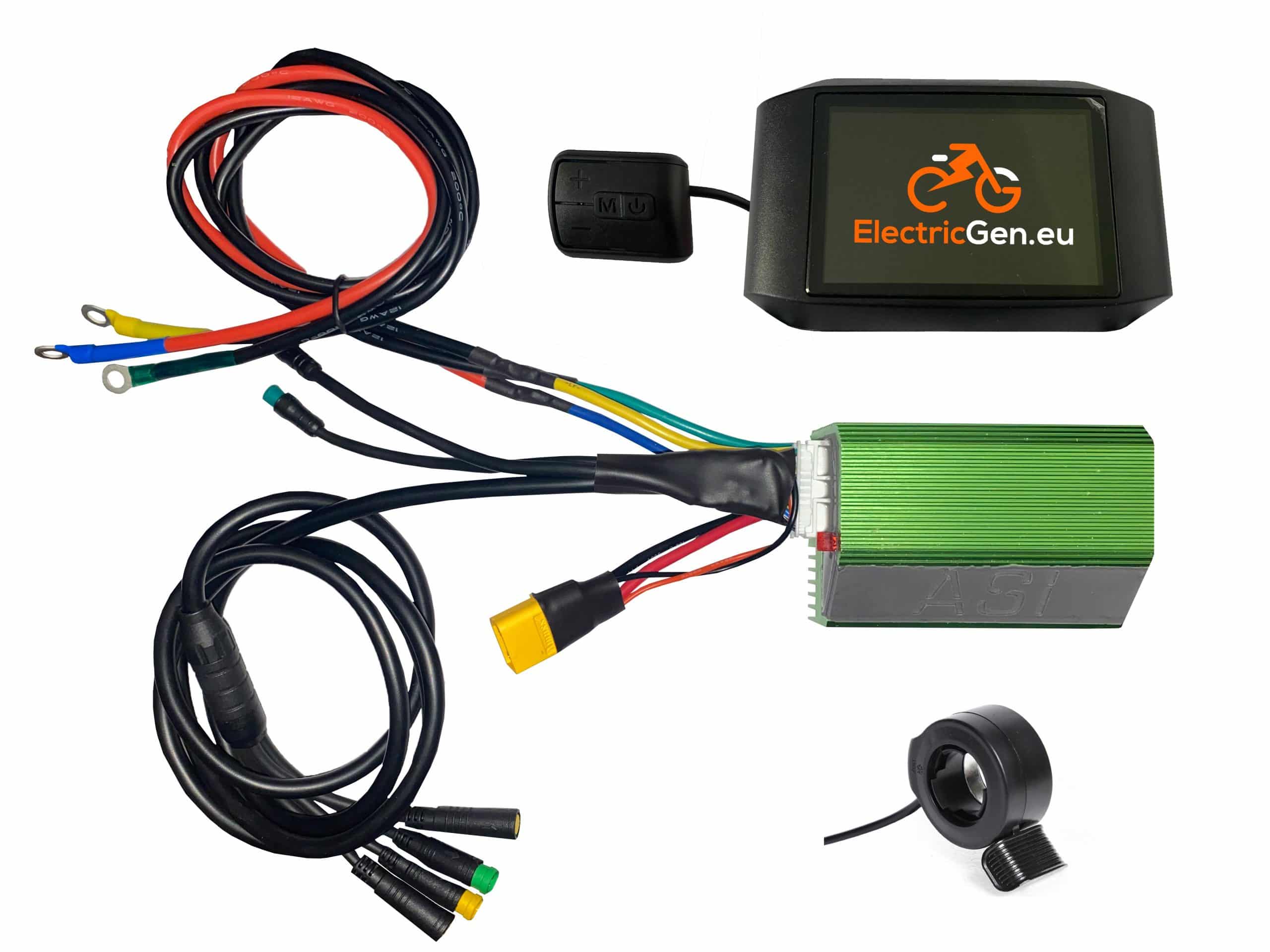

Contrôleur ASI BAC855
Configuré pour votre batterie avant l’expédition.
-
Faisceau OX plug and play
Il correspond aux connecteurs situés sous le plateau de l’OX, donc rien à souder.
-
Accélérateur et écran
FabiRide Dash Pro ou Eggrider V2, au choix.
-
Radiateur moteur, en option
Noir ou orange, pour les réglages les plus puissants.
-
Version UE, en option
Ajoute le connecteur 25 km/h amovible.
-
Séance de réglage à distance
Notre ingénieur vérifie votre installation et règle le contrôleur selon votre batterie et votre façon de rouler.
Comment installer le contrôleur INOKIM OX
-
Ouvrez le plateau
Déconnectez la batterie, ouvrez le dessous de la trottinette et débranchez le contrôleur d’origine. Aucun fil n’est coupé.
-
Branchez le faisceau
Raccordez le nouveau faisceau aux phases du moteur, à la batterie, au frein et au nouvel accélérateur ou à l’écran. Chaque câble correspond à un connecteur de l’OX.
-
Refermez
Placez le BAC855 à l’emplacement de l’ancien contrôleur, refermez le plateau et fixez l’écran au guidon.
-
Réglez-le avec nous
Réservez la séance à distance incluse avec le kit. Notre ingénieur se connecte au contrôleur, vérifie votre installation et le règle selon votre batterie, votre façon de rouler et votre terrain.
Gardez-le au sec. Protégez le contrôleur et son connecteur de signal blanc contre la saleté et l’eau, pendant et après le montage. Une infiltration d’eau dans ce connecteur est la seule panne contre laquelle le kit ne peut pas se protéger.
Caractéristiques du kit ASI BAC855 INOKIM OX
| Contrôleur | ASI BAC855 (page du fabricant) |
|---|---|
| Compatible avec | INOKIM OX ECO, OX HERO et OX SUPER |
| Commande moteur | Commande vectorielle (FOC), sans capteur, auto-adaptative |
| Réglages de puissance | De 1 520 W à 6 250 W, selon votre batterie |
| Batterie | Batterie d’origine ECO 48 V, HERO 60 V ou SUPER 60 V, ou batterie 60 V ou 72 V sur mesure qui fournit 100 A ou plus |
| Vitesse maximale mesurée | D’environ 54 km/h avec la batterie ECO à environ 83 km/h en 72 V, pilote de 65 kg |
| Niveaux d'assistance | 3, réglés à 35, 65 et 100 %, modifiables sur l’écran |
| Protection | Protection contre la surchauffe du moteur, réduction de puissance quand la batterie est faible |
| Limitation | Version UE avec connecteur 25 km/h amovible, ou version hors UE |
| Refroidissement | Radiateur moteur en aluminium en option, noir ou orange |
| Dimensions et poids du contrôleur | 81 x 55 x 39 mm, 300 g |
| Écrans | FabiRide Dash Pro ou Eggrider V2 |
| Unités de vitesse | km/h ou mph, taille de roue réglable |
| Installation | Plug and play, sans soudure |
| Réglage | Séance à distance avec notre ingénieur, incluse |
Contrôleur INOKIM OX : questions et réponses
Le kit fonctionne-t-il avec ma batterie INOKIM OX d'origine ?
Oui. Le contrôleur INOKIM OX est réglé sur 1 520 W avec la batterie ECO, 1 835 W avec la HERO et 2 650 W avec la SUPER, et les trois gagnent en couple et en vitesse de pointe. Pour 5 500 W ou 6 250 W, il vous faut une batterie 60 V ou 72 V capable de fournir au moins 100 A.
Quelle vitesse atteindra mon INOKIM OX avec ce kit ?
Avec un pilote de 65 kg, nous avons mesuré environ 54 km/h avec la batterie ECO, 60 km/h avec la HERO, 72 km/h avec la SUPER, 78 km/h avec une batterie 60 V sur mesure et 83 km/h avec une batterie 72 V sur mesure. Le poids du pilote, la pression des pneus et le terrain font varier ce chiffre.
Faut-il remplacer l'accélérateur ?
Oui. Le kit remplace l’accélérateur d’origine de l’OX par l’écran de votre choix, FabiRide Dash Pro ou Eggrider V2.
Qu'est-ce que la version UE ?
Elle ajoute un connecteur qui plafonne la trottinette à 25 km/h, là où cette limite s’applique. Cette limite passe par un connecteur dédié sur le contrôleur : elle peut donc être mise en place ou retirée.
Ai-je besoin du radiateur moteur ?
Pas avec les batteries d’origine. À 5 500 W et 6 250 W, le moteur travaille dur : le radiateur ajoute alors de la surface de refroidissement pour que le moteur reste plus longtemps dans sa plage de confort.
Faut-il souder pour installer le contrôleur INOKIM OX ?
Non. Le faisceau correspond aux connecteurs de l’OX, le contrôleur arrive configuré et l’écran se branche sur le faisceau. Vous ouvrez le plateau, remplacez le contrôleur et refermez.
Pourquoi choisir le Dash Pro plutôt que l'Eggrider V2 ?
Le Dash Pro renvoie vos réglages à l’ASI : puissance, niveaux d’assistance, modes de conduite, réglage de la batterie et limite de vitesse, depuis le guidon ou l’application. Sur l’OX, il ajoute aussi la marche arrière, les appels et la musique, les cartes et la détection de chute. L’Eggrider V2 est le choix compact si vous voulez seulement les données.
