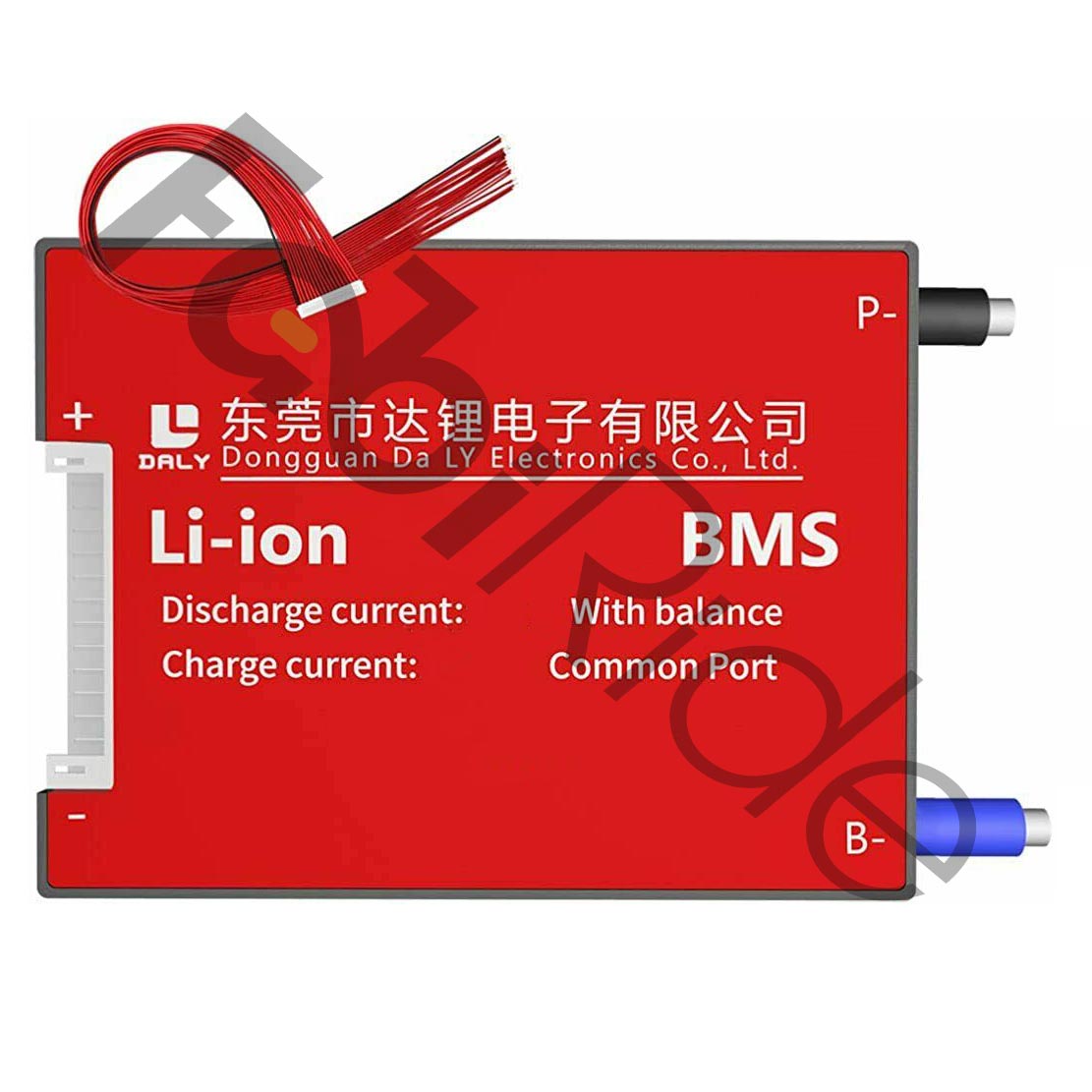

BMS 14S 52V 40A – carte de protection à port commun C− pour Li-ion

Le BMS 14S 52V 40A est un système de gestion de batterie (battery management system), c’est-à-dire une carte de protection destinée aux packs lithium-ion composés de 14 éléments montés en série. Il équipe les vélos électriques, les trottinettes électriques, les karts ainsi que les packs de stockage d’énergie DIY. La carte se monte à l’intérieur du pack.

La configuration 14S correspond à 14 éléments en série. La tension nominale d’un tel pack atteint environ 51,8 V. En fin de charge, la tension monte à environ 58,8 V en chimie Li-ion. C’est pourquoi cette carte est identifiée comme un BMS pour système 52 V.

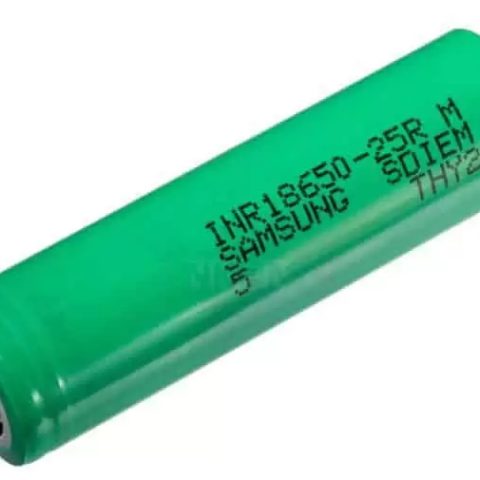

Cette version dispose d’un port de charge et de décharge commun (C−), d’un courant de décharge continu de 40 A et d’un équilibrage passif des éléments. Elle convient aux éléments lithium-ion au format 18650 et 21700, ainsi qu’aux packs LiPo. En revanche, elle ne stocke aucune énergie. Ce n’est ni un chargeur ni un contrôleur moteur.

Avantages du BMS 14S 52V 40A

• Port commun C− : la même borne reçoit le chargeur et le contrôleur moteur, ce qui simplifie l’installation.
• 40 A en décharge continue : une valeur adaptée à la majorité des projets de véhicules électriques légers de 1 à 2 kW.
• Configuration 14S dédiée : la carte est réglée pour un pack de 14 éléments en série, avec une limite de charge pleine d’environ 58,8 V.
• Protection contre la surcharge : la charge est interrompue dès que la tension des éléments dépasse le seuil.
• Protection contre la décharge profonde : la charge utile est déconnectée quand la tension descend sous le seuil de coupure.
• Protection contre la surintensité et le court-circuit : le circuit réagit à un courant excessif côté décharge.
• Équilibrage passif : les tensions des éléments sont harmonisées en fin de charge, typiquement avec un courant de 30 à 100 mA.

À qui s’adresse cette carte de protection ?

Cette carte s’adresse aux assembleurs de batteries et aux bricoleurs avertis. Elle est conçue pour les vélos électriques, les trottinettes électriques, les karts et les packs de stockage DIY. Dans tous les cas, le pack doit comporter exactement 14 éléments en série.

Les chimies compatibles sont le lithium-ion en formats 18650 et 21700 ainsi que les packs lithium-polymère (LiPo). Pour le LiFePO4, vérifiez impérativement les seuils de tension. En effet, un pack 14S LiFePO4 n’affiche pas la même tension nominale qu’un système Li-ion 52 V. Cette carte convient également au remplacement du BMS d’un pack ancien, lorsque l’original est en 14S avec port commun.

Spécifications techniques

Pourquoi choisir ce BMS 14S 52V 40A ?

La différence principale avec les cartes à deux ports tient à la borne unique C−. Aucune sortie de décharge P− séparée n’est présente. De ce fait, le câblage interne du pack est allégé et le montage devient plus simple.

Notez aussi que la valeur de 40 A est continue, et non ponctuelle. Lors de la conception d’une motorisation de 1 à 2 kW, évaluez donc le besoin en courant de pointe du contrôleur. Enfin, les seuils de coupure doivent correspondre à la chimie des éléments utilisés.

Questions fréquentes

Ce BMS convient-il à un vélo électrique 52 V ?

• Oui, à condition que le pack soit constitué de 14 éléments en série.
• La tension nominale visée est de 52 V, soit environ 51,8 V.

Puis-je l’utiliser sur une trottinette électrique ou un kart ?

• Oui, ces usages font partie des applications prévues.
• Le courant continu de 40 A couvre les motorisations de 1 à 2 kW.

Que signifie le port commun C− ?

• Le moins du chargeur et le moins du contrôleur moteur se raccordent au même point.
• Il n’existe pas de borne P− distincte sur cette carte.

Comment raccorder les fils d’équilibrage ?

• Le B− se relie directement à la borne moins du pack.
• Les fils B1 à B14 se branchent sur les nœuds des éléments, dans l’ordre, du premier au quatorzième.

Quels éléments sont compatibles ?

• Les cellules lithium-ion aux formats 18650 et 21700.
• Les packs lithium-polymère (LiPo) en 14S.

Puis-je l’utiliser avec du LiFePO4 ?

• Seulement après comparaison des seuils de tension.
• Un pack 14S LiFePO4 présente une tension nominale différente d’un système Li-ion 52 V.

La protection thermique est-elle présente ?

• Elle fonctionne sur les modèles équipés d’une thermistance NTC.
• La plage de fonctionnement est le plus souvent de −20 à 60 °C.

Cette carte reste un module électronique installé à l’intérieur du pack. Elle ne remplace ni le chargeur ni le contrôleur moteur. Avant le montage, vérifiez la fiche technique de votre version pour le courant de pointe et les seuils exacts.
