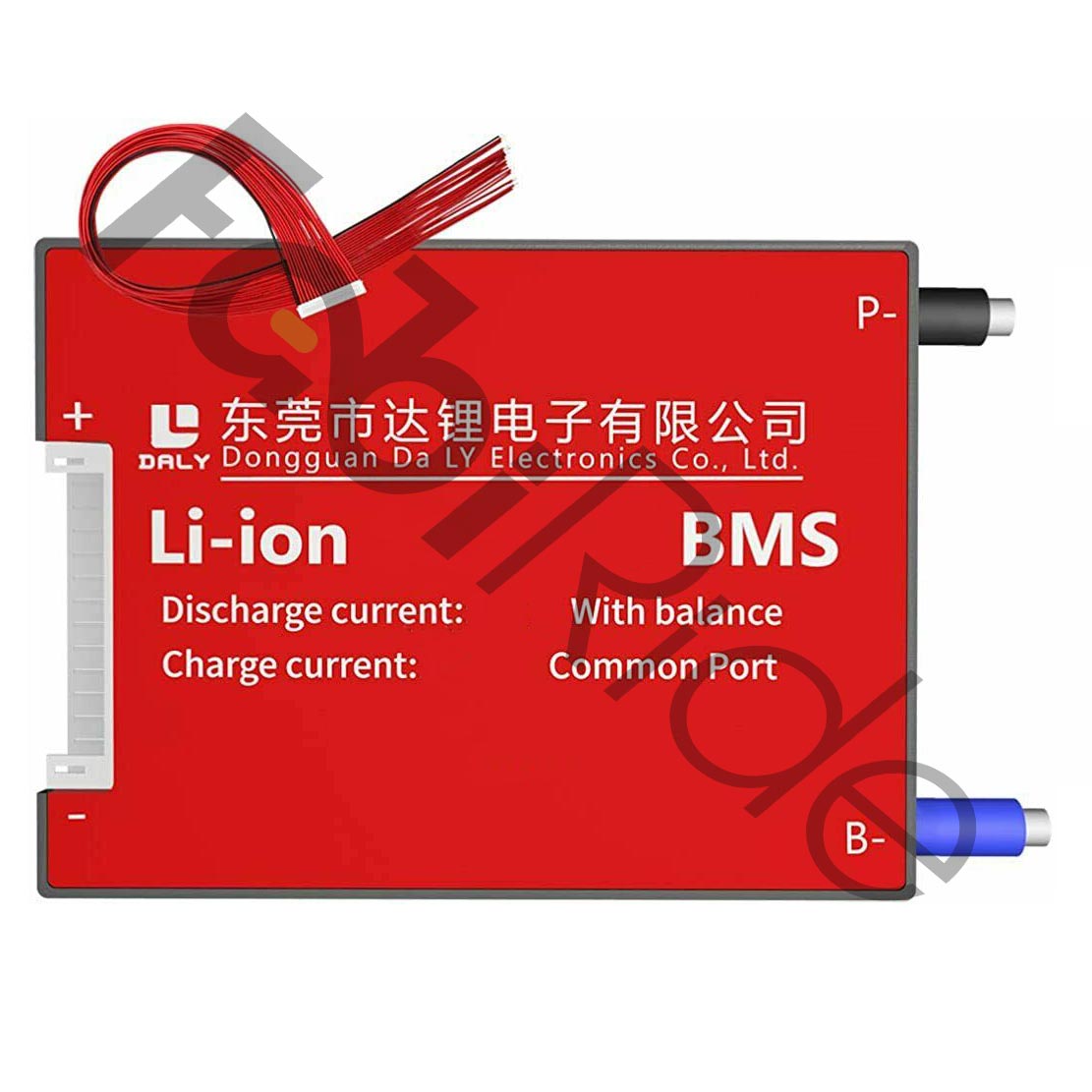

BMS 20S 72V 40A – carte de protection pour vélos et trottinettes électriques

La BMS 20S 72V 40A est une carte de protection (battery management system) conçue pour les packs lithium composés de 20 cellules montées en série. Elle s’installe dans les batteries de vélos électriques, de trottinettes électriques, de karts et de véhicules électriques légers. Elle convient également aux packs énergétiques DIY assemblés par des ateliers spécialisés.

Cette carte gère un système 20S en chimie Li-ion ou LiPo. La tension nominale du pack atteint 72 V, tandis qu’un pack complètement chargé monte à 84 V. Le courant de décharge continu maximal s’élève à 40 A. Cela correspond donc à une classe de puissance d’environ 2,8 kW.

Le choix de conception principal est le port commun de charge et de décharge. La charge et la décharge passent en effet par la même borne C−. De ce fait, l’installation devient plus simple et plus ordonnée. La carte est prévue pour les cellules au format 18650 et 21700.

Avantages et points forts

• Port commun C− : moins de câbles, moins d’erreurs de raccordement et un diagnostic facilité.
• Protection contre la surcharge : la carte limite la charge lorsque les cellules atteignent le seuil de tension haut.
• Protection contre la décharge profonde : le système se coupe quand la tension des cellules descend trop bas.
• Protection contre la surintensité : le courant de décharge est contrôlé au-delà du seuil défini.
• Protection contre le court-circuit : la carte réagit à une montée brutale du courant dans le circuit.
• Équilibrage passif des cellules : le courant d’équilibrage se situe typiquement entre 30 et 100 mA selon la version.
• Décharge stable de 40 A : cela suffit pour les trajets quotidiens et les montées plus raides.
• Large plage de température : le fonctionnement va d’environ −20 à 60 °C.

À qui s’adresse ce produit ?

Cette carte BMS 20S 72V 40A se monte dans les packs batterie de vélos électriques et de trottinettes électriques. Elle équipe aussi les karts et les véhicules électriques légers (light EV). Par ailleurs, elle convient aux packs énergétiques DIY montés par des bricoleurs avertis.

Le produit s’adresse aux fabricants de packs batterie et aux réparateurs. Il s’agit d’un composant électronique et non d’une batterie complète. Pour la chimie LiFePO4, vérifiez impérativement les seuils de tension : un pack 20S LiFePO4 forme un système d’environ 64 V. Si votre contrôleur exige des courants de pointe élevés, orientez-vous vers une BMS d’ampérage supérieur.

Spécifications techniques

Comment effectuer le branchement

La borne B− se raccorde directement au pôle négatif du pack. La borne C− constitue le point commun du chargeur (−) et du contrôleur ou moteur (−). Le B(+) ou (+) système part généralement du pack vers le système selon le schéma. La nappe d’équilibrage B1…B20 se branche dans un ordre strict sur chaque nœud de cellules.

L’ordre des fils d’équilibrage reste critique. Une erreur peut en effet endommager la BMS comme le pack. Assurez donc une bonne ventilation ainsi qu’une isolation contre les vibrations et l’humidité.

Pourquoi choisir la BMS 20S 72V 40A ?

Cette carte utilise un port commun C− au lieu du schéma classique à bornes P− et C− séparées. L’installation du pack demande ainsi moins de câblage. Le diagnostic devient également plus direct, car le point négatif est unique.

L’équilibrage passif égalise par ailleurs les tensions des cellules pendant la charge. Le pack travaille donc de manière plus homogène. Avec 40 A continus et une plage de −20 à 60 °C, la carte couvre un usage quotidien en 72 V.

Questions fréquentes

Cette BMS convient-elle à un vélo électrique 72 V ?

• Oui, elle est prévue pour les packs de vélos électriques en configuration 20S.
• La tension nominale est de 72 V et 84 V pack chargé.

Peut-on l’utiliser sur une trottinette électrique ou un kart ?

• Oui, elle est destinée aux trottinettes électriques, aux karts et aux véhicules électriques légers.
• Elle sert aussi dans les packs énergétiques DIY.

Quelles cellules sont compatibles ?

• Les cellules aux formats 18650 et 21700.
• La chimie doit être Li-ion ou LiPo, en 20 cellules série.

Que signifie le port commun C− ?

• La charge et la décharge passent par la même borne C−.
• Le câblage compte donc moins de connexions.

Quel chargeur faut-il utiliser ?

• Un chargeur 84 V CC/CV pour 20S Li-ion.

Est-elle compatible LiFePO4 ?

• Vérifiez les seuils de tension avant tout usage.
• Un pack 20S LiFePO4 correspond à un système d’environ 64 V.

Quel est le courant d’équilibrage ?

• L’équilibrage est passif, typiquement de 30 à 100 mA.
• La valeur dépend de la version de la carte.

La BMS 20S 72V 40A reste un composant électronique destiné aux monteurs et réparateurs de packs. Consultez la fiche technique du modèle pour le courant de pointe. Respectez enfin l’ordre de la nappe d’équilibrage lors du montage.
