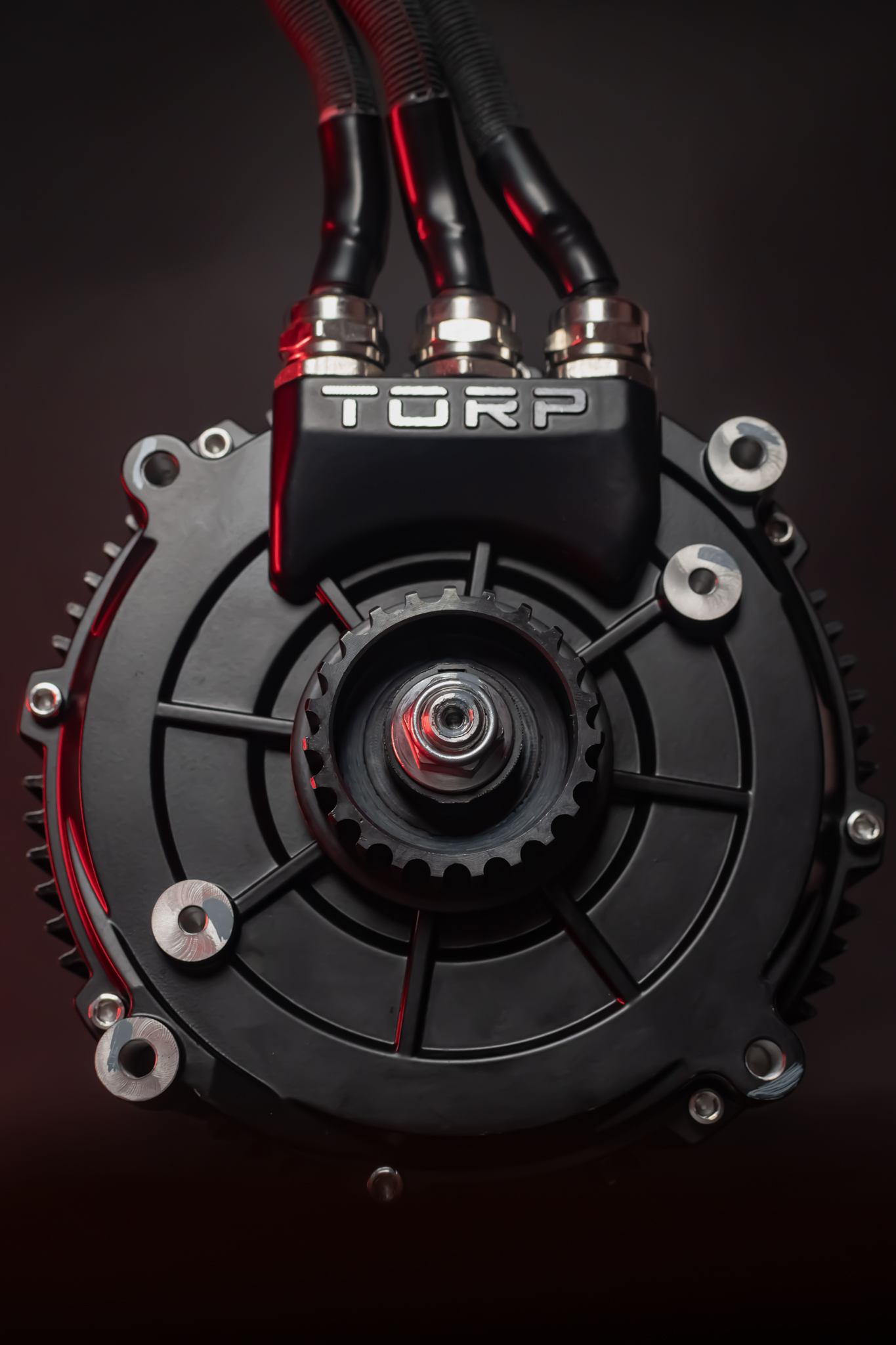

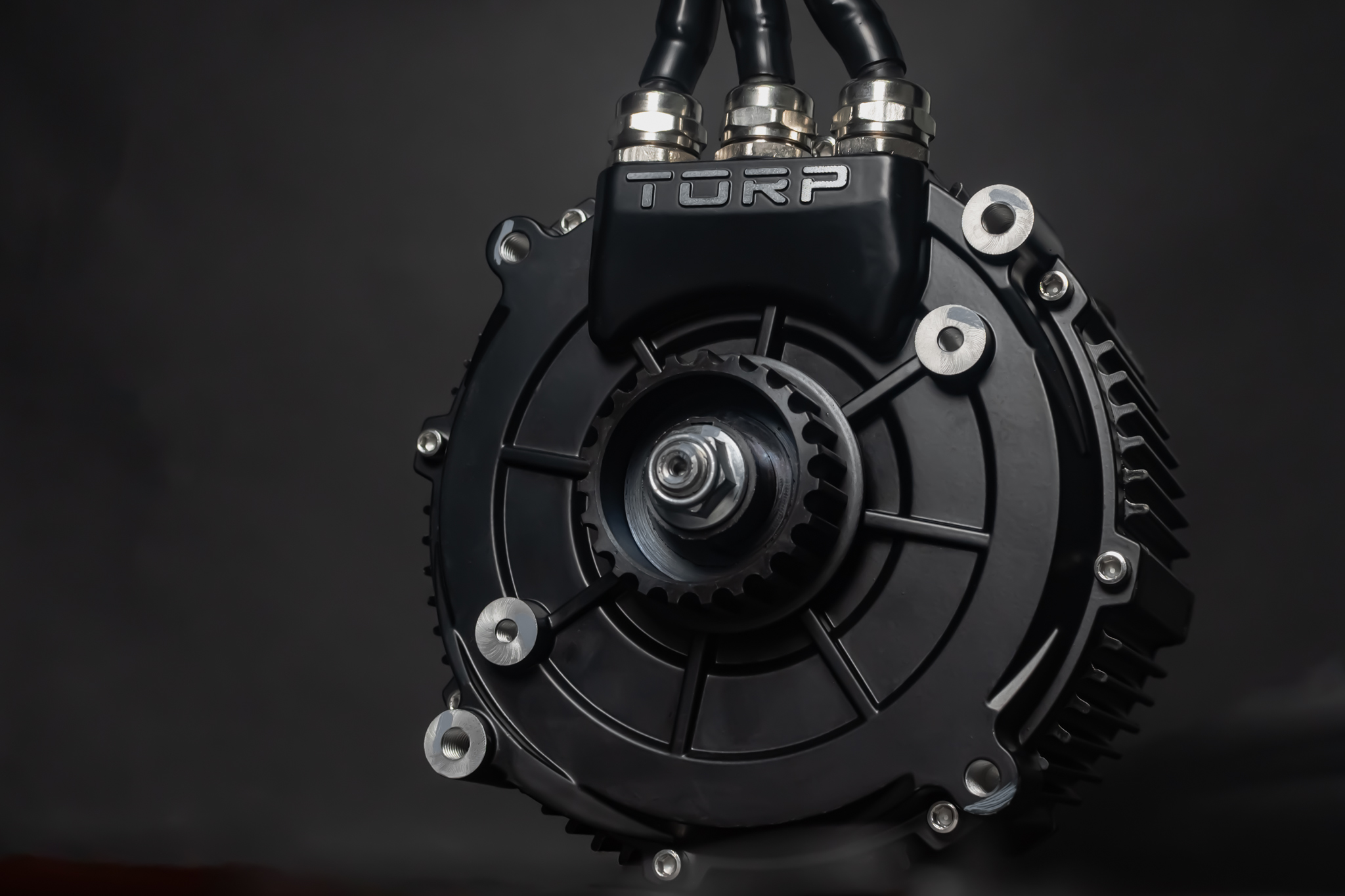

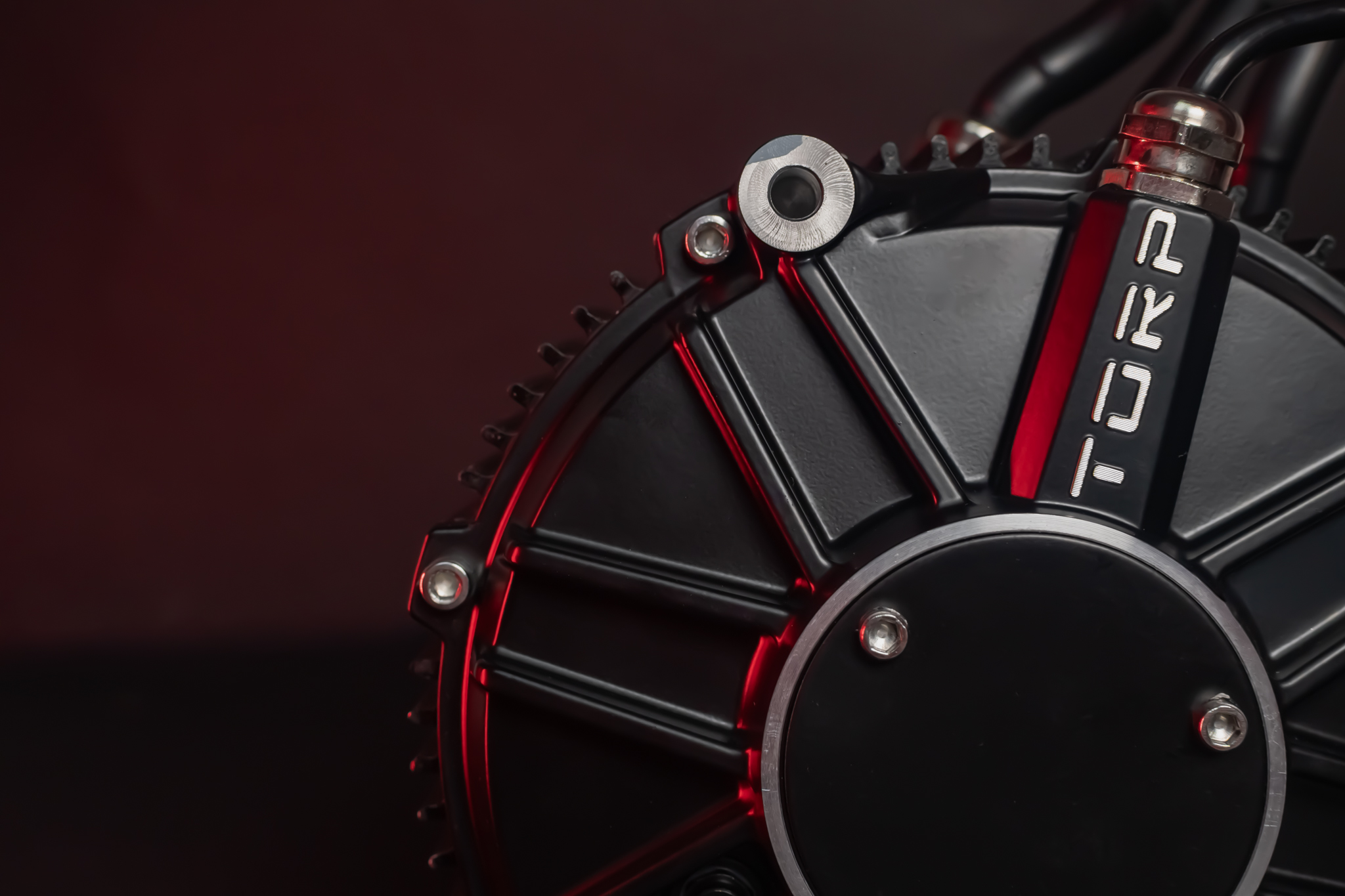

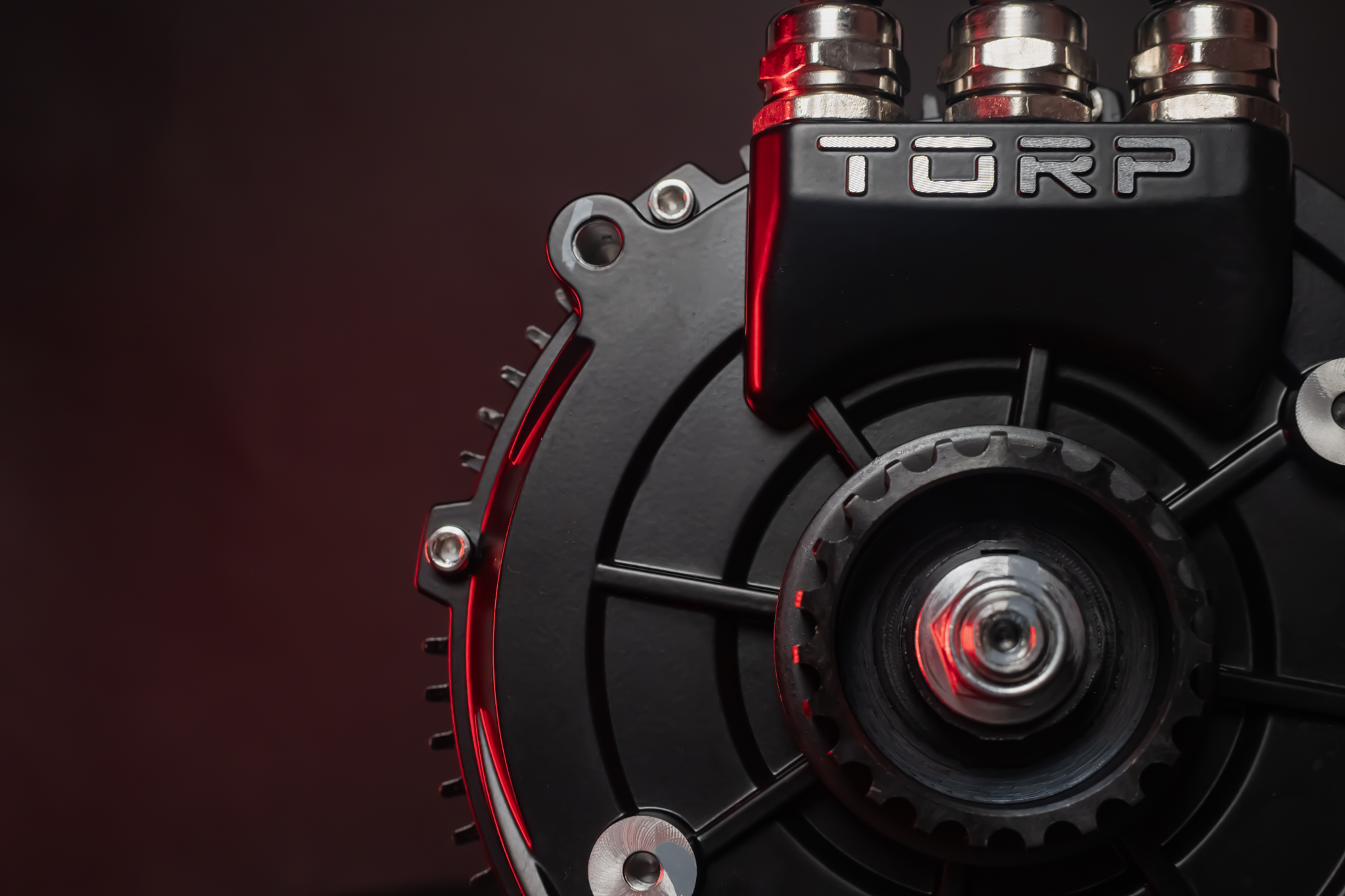

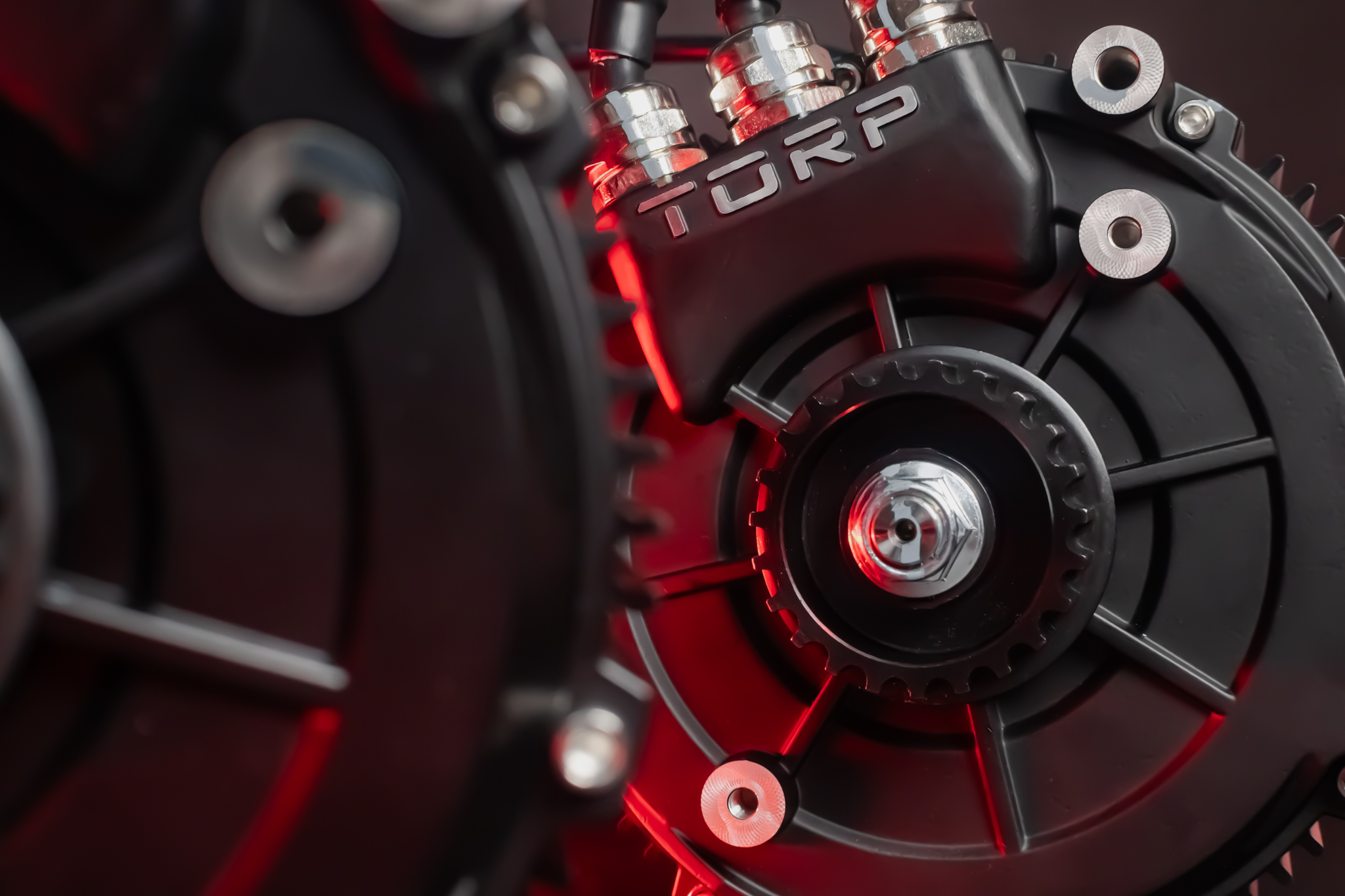

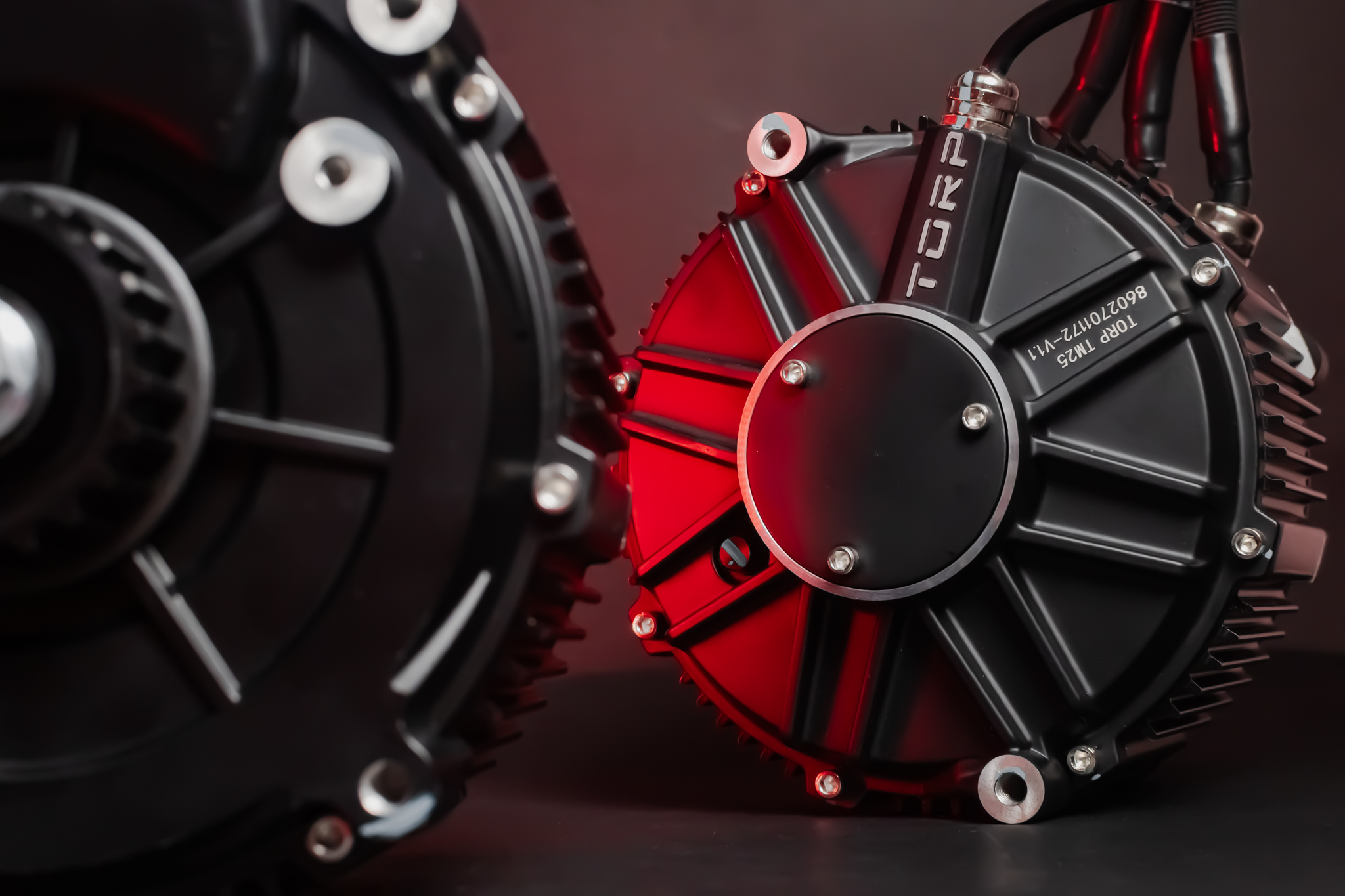

Le Torp TM25 est un moteur de traction (traction motor) à entraînement central (mid-drive) de type IPM (Interior Permanent Magnet), conçu pour la Sur-Ron Light Bee. Il fonctionne sur une plage de 48 à 120 V et délivre 13 kW en puissance continue.
Ce moteur accepte un retour de position par capteur Hall (Hall sensor) ou par encodeur (encoder). Il est pensé comme une mise à niveau du moteur d’origine sur la plateforme Sur-Ron Light Bee.
Le TM25 est compatible avec les contrôleurs/inverseurs Torp TC500 1.X/2.X et Torp TC1000 1.X/2.X. En revanche, il n’est pas compatible avec Torp TC500 HW 1.0, HW 1.1 et HW 1.2.
Avantages
- 13 kW en continu sur système 48–120 V, avec une puissance stable en usage prolongé.
- Puissance de pointe jusqu’à 40 kW à 120 V, ainsi que 27 kW à 72 V et 31 kW à 80 V.
- Courant de phase prévu jusqu’à 800 A pour des configurations à forte intensité.
- Retour de position au choix via capteur Hall ou encodeur selon le contrôleur.
- Encodeur 1024 (4096) points pour une résolution de position élevée avec les contrôleurs Torp.
- Résistance moteur 3,4 mΩ, annoncée comme 3 fois plus faible que le moteur SurRon standard.
- Indice IP67 validé en laboratoire dans de l’eau distillée, avec la précision que les connecteurs ne sont pas étanches.
À qui s’adresse ce produit
Le Torp TM25 s’adresse aux propriétaires de Sur-Ron Light Bee qui souhaitent remplacer le moteur de traction par un ensemble mid-drive IPM compatible Torp. Il répond aussi aux besoins de projets cherchant un pilotage à fort courant et un retour de position Hall ou encodeur.
La compatibilité contrôleur est spécifique : Torp TC500 1.X/2.X et Torp TC1000 1.X/2.X. Le TM25 n’est pas compatible avec Torp TC500 HW 1.0, HW 1.1, HW 1.2. Le moteur dispose de plusieurs points de fixation, ce qui permet une intégration sur d’autres véhicules électriques si la géométrie correspond, avec montage central et refroidissement par air.
Caractéristiques techniques
| Type de produit | Moteur de traction (traction motor), entraînement central (mid-drive) |
| Technologie moteur | IPM (Interior Permanent Magnet) |
| Tension | 48 V – 120 V |
| Puissance continue | 13 kW |
| Puissance de pointe (max) | 72 V : 27 kW ; 80 V : 31 kW ; 120 V : 40 kW |
| Régime nominal | 6000 tr/min |
| Régime maximal | 10 000 tr/min |
| Capteur de position | Capteur Hall ou encodeur |
| Résolution encodeur | 1024 (4096) points |
| Température max des aimants | 150 °C |
| Courant de phase | Jusqu’à 800 A |
| Constante de couple (Kt) | 0,105 Nm/A |
| Couple à 500 A | 52,5 Nm |
| Couple à 700 A | 67 Nm |
| KV | 85 |
| Résistance | 3,4 mΩ |
| Sonde de température | PT1000 (capteur résistif) |
| Rendement | Jusqu’à 95% |
| Indice de protection | IP67 |
| Poids | 10 kg |
| Dimensions moteur | 115 × 165 mm |
| Montage | Central (mid) |
| Nombre de paires de pôles | 5 |
| Refroidissement | Par air |
Pourquoi choisir ce Torp TM25
Le TM25 combine un format mid-drive et une architecture IPM, avec une plage 48–120 V. Il vise des réglages à forte intensité grâce à un courant de phase jusqu’à 800 A et une résistance de 3,4 mΩ.
Le choix entre capteur Hall et encodeur facilite l’adaptation au contrôleur. L’encodeur 1024 (4096) points apporte une information de position plus fine avec les inverseurs Torp compatibles.
FAQ
Ce moteur Torp TM25 est-il bien prévu pour une Sur-Ron Light Bee ?
- Oui, il est décrit comme une mise à niveau de moteur de traction pour Sur-Ron Light Bee.
- Il s’agit d’un moteur central (mid-drive) destiné à la plateforme Light Bee.
Avec quels contrôleurs Torp le TM25 est-il compatible sur Sur-Ron Light Bee ?
- Compatibilité annoncée avec Torp TC500 1.X/2.X.
- Compatibilité annoncée avec Torp TC1000 1.X/2.X.
Quelles versions du TC500 ne sont pas compatibles ?
- Le TM25 n’est pas compatible avec Torp TC500 HW 1.0.
- Il n’est pas compatible avec Torp TC500 HW 1.1 et HW 1.2.
Quelle puissance puis-je viser selon la tension du système ?
- La puissance continue est de 13 kW sur 48–120 V.
- La puissance de pointe atteint 27 kW à 72 V, 31 kW à 80 V et 40 kW à 120 V.
Le retour de position est-il en Hall ou en encodeur ?
- Le TM25 fonctionne avec capteur Hall ou encodeur pour le feedback.
- L’encodeur est donné pour 1024 (4096) points.
Le moteur est-il étanche pour un usage tout-terrain ?
- Le corps moteur est classé IP67 et testé en laboratoire dans de l’eau distillée.
- Les connecteurs ne sont pas étanches, ce point doit être pris en compte au montage.
Que contient la boîte du Torp TM25 ?
- Le contenu exact n’est pas précisé dans la description d’origine du produit.
Ce Torp TM25 s’adresse à une Sur-Ron Light Bee orientée couple et puissance, avec un montage central, un refroidissement par air et une instrumentation température via PT1000.
